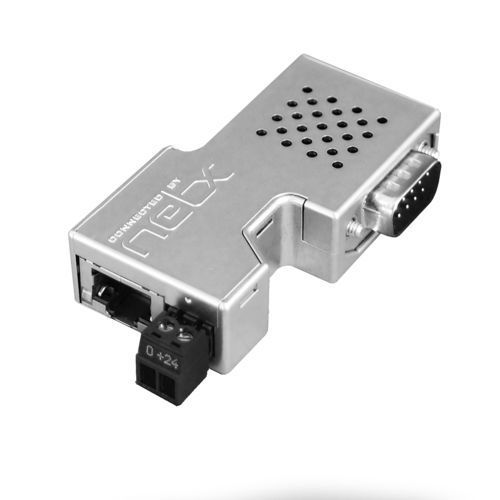

データ用コネクター NL 51N-DPL

RJ45イーサネットポリカーボネート製

製品概要
netLINK PROXY NL 51N-DPL は、既存の PROFIBUS DP スレーブを PROFINET ネットワークに統合するためのプラグオン型 PROFINET/PROFIBUS プロキシコネクタです。装置はスレーブの PROFIBUS DP インターフェースに直接取り付けられ、RJ45 ポートで PROFINET に接続されます。PROFINET 側では標準的な I/O デバイスとして動作し、スレーブのプロセスデータをモジュールとして PROFINET のスロット/サブスロットにマッピングします。

主な特長

• PROFIBUS DP スレーブを迅速に PROFINET IO デバイスへ変換
• スレーブの PROFIBUS DP インターフェースへ直接取り付け可能なプラグオン形式
• PROFIBUS のアラーム、診断、DPV1 を完全サポート
• PROFINET コントローラへの取り込みを容易にする自動 GSDML 生成
• 認証済みデバイスであり、顧客による個別の PROFINET 認証が不要

対応プロトコル

• PROFIBUS DP（スレーブ）
• PROFINET IO-Device

導入・設定
導入は Ethernet ポート経由で行い、PC へ直接接続するか、運用中の PROFINET スイッチ経由で行います。構成と診断は FDT/DTM ベースの SYCON.net ツールで行います。スレーブの GSD ファイルがない場合は、スキャン機能で PROFIBUS 上のデバイスを自動識別し、構成パラメータを取得できます。

技術仕様

• フォームファクタ：PROFIBUS DP インターフェースに直接取り付けるプラグオン型プロキシコネクタ
• PROFINET 接続：RJ45 イーサネットソケット
• 電源：24 V（DP スレーブから給電を取り出して 2 ピン COMBICON に接続可能）
• 自動スキャンと GSDML 生成により PROFINET コントローラへのインポートを簡素化
• PROFIBUS のアラーム、診断、DPV1 をサポート
• 短距離の PROFIBUS 伝送では外部バス終端抵抗は不要

発注・ドキュメント

• ファミリー：netLINK PROXY
• 型番：NL 51N-DPL
• 用途：既存の PROFIBUS DP スレーブをデバイス再設計なしで PROFINET に移行
• 提供ドキュメント：インストール／ハードウェア説明書、構成ガイド、データシート、アプリケーションノート
