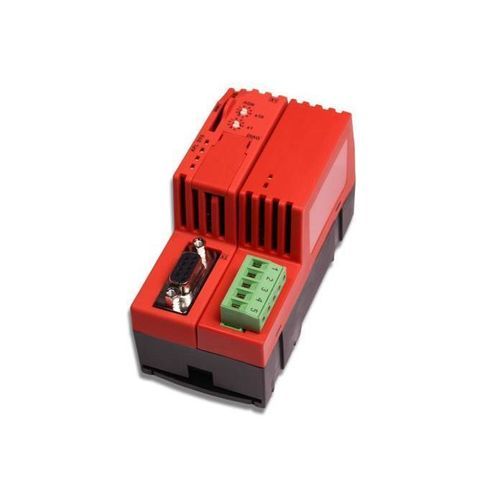

通信ゲートウェイ NT 100-DP-DN

産業用シリアルRS-485

概要
netTAP 100 NT 100-DP-DN は、PROFIBUS DP と DeviceNet 間のプロトコル変換を行う DIN レール取付けのゲートウェイです。リアルタイムの I/O マッピングとプロトコル変換をマスター／スレーブ両方で実行し、サブの PROFIBUS 系統を DeviceNet ネットワークに統合することやその逆を可能にします。ライセンスされた Master 機能に制限はありません。

ハイライト

• サブの PROFIBUS ネットワークを DeviceNet に統合、またその逆も可能
• 最大125台の PROFIBUS スレーブ、または63台の DeviceNet ノードに対応するマスター
• I/O 変換周期 < 10 ms の高速処理
• 取り外し可能なメモリカードにより数秒での機器交換が可能
• 追加変換に対応するロード可能なファームウェア
• USB による診断・設定インターフェース

対応プロトコル

• DeviceNet Master
• PROFIBUS DP Master
• PROFIBUS DP Slave
• DeviceNet Slave

技術仕様

• 製品名: NT 100-DP-DN
• 品番: 1718.170
• 説明: PROFIBUS DP → DeviceNet ゲートウェイ
• 通信コントローラ: netX 100
• 内蔵メモリ: 8 MB SDRAM と 4 MB シリアル Flash
• メモリカード: SD または MMC、最大 2 GByte
• 電源電圧: 24 V DC ± 6 V
• 24 V 時の典型電流: 130 mA
• 典型消費電力: 3.2 W
• 電源コネクタ: Mini-COMBICON、2ピン
• 逆接続保護: 有り
• 通信インターフェース X2: PROFIBUS-DP、光学絶縁 RS-485、D-Sub 9 ピン
• 通信インターフェース X3: DeviceNet、ISO 11898 光学絶縁、COMBICON 5 ピン
• 診断インターフェース: USB（Mini-USB、5ピン）
• 表示: LED SYS、APL、COM（赤/緑）、MNS（赤/緑）
• 操作要素: 2つのロータリースイッチでネットワークアドレス設定
• 動作周囲温度: 0 … +60 °C
• 湿度: 結露不可
• 汚染度: UL 準拠のため汚染度 2 の環境で使用
• 高度: 0 … 2000 m
• 寸法（L x W x H）: 100 x 52 x 70 mm（コネクタ除く）
• 重量: 約150 g
• 保護等級: IP 20
• 取付: DIN レール EN 60715
• 設定ソフトウェア: SYCON.net
• 適合: RoHS = Yes、CE = Yes、UKCA = Yes
• UL 認証: UL 508（UL-File No E334100）
• EMC 放射: CISPR 11 クラス A; 耐ノイズ性: EN 61131-2
• ESD（空気放電）: EN 61000-4-2 ±8 kV 判定 B; ESD（接触放電）: ±4 kV 判定 A
• バースト: EN 61000-4-4 ±2 kV 判定 B; サージ（通信線）: EN 61000-4-5 ±1 kV 判定 B
