概要

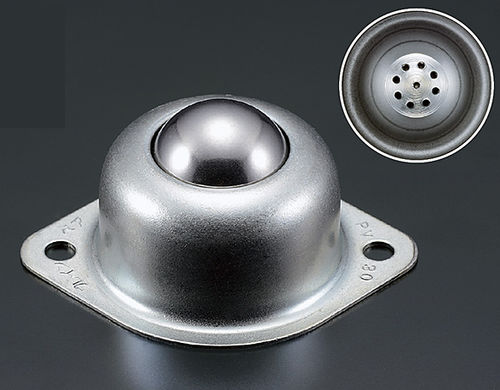

従来のボールトランスファーは、その構造上、内部に粉塵が溜まりやすいため、水中（海水、泥水）、油、粉塵などの過酷な環境下では回転不良を引き起こす傾向があります。 「Planeveyor」ダスト排出タイプは、独自の球面形状（PAT.P）を採用し、小球の受け部やボールカバーに穴やスリットを設けることで、内部に侵入した塵や水を排出するため、過酷な条件下でもスムーズな回転を継続できます。
主な特徴
- 独自の球面形状（PAT.P）により、複数の排塵穴を開けることが可能です。
- 機構内部に侵入した塵や水を排出することで、回転不良を防止します。
- シールやその他の対策とは異なる根本的なアプローチであり、排除ではなく内部からの排出に依存しています。
比較
従来型（アテック旧型）：粉塵の侵入を許しやすく、過酷な環境（水中、油、粉塵）では不利です。
独自の球面形状（PAT.P）：侵入した粉塵を排出するため、過酷な使用環境下でも信頼性の高い性能を発揮します。
粉塵排出型に対応する過酷な使用状況の例
- 錆皮付きの鉄板の搬送
- 金型（砂型）の搬送
- 石材加工現場 （サンドブラスト）
- 粉末成形機（金型移動）
- 洗浄機内でのワーク搬送
- 切断工程におけるワーク搬送
- セラミック粉末成形機（ガラス繊維の成形）
シリーズ／モデル（概要）
PV-Hシリーズには、プレス成形型および切断型で、集塵排出口を備えた複数のモデルとバリエーションが含まれます：PV50H、PV50HS、PV50UH、PV50UHS、PV120H、 PV120UFH、PV20BH、PV20BSH、PV50BH、PV50BSH、 PV120BH、PV120BSH、PVS20B、PVS20BS、PVS50B、PVS50BS、PVS120B、PVS120BS、PV50FH、PV50FHS、PV120FH、 PV120FHS、PV160FH、PV160FHS、PV260FH、PV260FHS、PV400FH、PV400FHS、PV900FH、PV900FHS、PVS50F、PVS50FS、 PVS120F、PVS120FS、PVS160FM、PVS160FMS、PVS260FM、PVS260FMS、PVS400FM、PVS400FMS、PVS900FM、PVS900FMS。
技術仕様表
PV50H / PV50HS / PV50UH / PV50UHS
型番 / 推奨荷重 / 重量 / 使用方向 / メインボール / 小ボール / 本体 / カバー / 3D
PV50H / 490N (50kgf) / 142g / 上向き / 鋼 / 鋼 / SUS304 / SS / (3Dあり)
PV50HS / 490N (50kgf) / 134g / 上向き / SUS440C / SUS440C / SUS304 / SUS304 / (3Dあり)
PV50UH / 490N (50kgf) / 136g / 上向き / 鋼 / 鋼 / SUS304 / SS / (3D対応)
PV50UHS / 490N (50kgf) / 132g / 上向き / SUS440C / SUS440C / SUS304 / SUS304 / (3Dデータあり)
PV120H / PV120UFH
型式 / 静定格荷重 / 定格荷重 / 重量 / 使用方向 / メインボール / 小ボール / 本体 / カバー / CAD
PV120H / 1,960N (200kgf) / 1,176N (120kgf) / 230g / 上向き / 鋼 / 鋼 / SCM415 / SS・SUM / (CADあり)
PV120UFH / 1,960N (200kgf) / 1,176N (120kgf) / 320g / 上向き / SUJ2 / SUJ2 / SCM415 / SUM / (CADあり)
PV20BH / PV20BSH
型式 / 静定格荷重 / 定格荷重 / 重量 / 使用方向 / メインボール / 小ボール / 本体 / カバー / CAD
PV20BH / 784N (80kgf) / 196N (20kgf) / 48g / 上向き / SUJ2 / SUJ2 / SCM415 / SUM / (CADあり)
PV20BSH / 784N (80kgf) / 196N (20kgf) / 47g / 上向き / SUS440C / SUS440C / SUS440C / SUS303 / (CADデータあり)
PV50BH / PV50BSH
型式 / 静定格荷重 / 耐荷重 / 重量 / 使用方向 / メインボール / 小ボール / 本体 / カバー
PV50BH / 1,078N (110kgf) / 490N (50kgf) / 94g / 上向き / SUJ2 / SUJ2 / SCM415 / SUM
PV50BSH / 1,078N (110kgf) / 490N (50kgf) / 92g / 上向き / SUS440C / SUS440C / SUS440C / SUS303
PV120BH / PV120BSH
型番 / 静定格荷重 / 耐荷重 / 重量 / 使用方向 / メインボール / 小ボール / 本体 / カバー
PV120BH / 1,960N (200kgf) / 1,176N (120kgf) / 340g / 上向き / SUJ2 / SUJ2 / SCM415 / SUM
PV120BSH / 1,960N (200kgf) / 1,176N (120kgf) / 336g / 上向き / SUS440C / SUS440C / SUS440C / SUS303
PVSシリーズ（ボルト式、下向き）
型式 / 静定格荷重 / 耐荷重 / 重量 / 使用方向 / メインボール / 小ボール / 本体 / カバー
PVS20B / 343N (35kgf) / 196N (20kgf) / 50g / 下向き / SUJ2 / SUJ2 / SCM415 / SUM
PVS20BS / 343N (35kgf) / 196N (20kgf) / 49g / 下向き / SUS440C / SUS440C / SUS440C / SUS303
PVS50B / 588N (60kgf) / 490N (50kgf) / 98g / 下向き / SUJ2 / SUJ2 / SCM415 / SUM
PVS50BS / 588N (60kgf) / 490N (50kgf) / 96g / 下向き / SUS440C / SUS440C / SUS440C / SUS303
PVS120B / 1,470N (150kgf) / 1,176N (120kgf) / 282g / 下向き / SUJ2 / SUJ2 / SCM415 / SUM
PVS120BS / 1,470N (150kgf) / 1,176N (120kgf) / 280g / 下向き / SUS440C / SUS440C / SUS440C / SUS303
PV-FHシリーズ（カッティングフランジ型、上向き）
型式 / 静定格荷重 / 耐荷重 / 重量 / 使用方向 / メインボール / 小ボール / 本体 / カバー
PV50FH / 1,078N (110kgf) / 490N (50kgf) / 109g / 上向き / SUJ2 / SUJ2 / SCM415 / Al
PV50FHS / 1,078N (110kgf) / 490N (50kgf) / 108g / 上向き / SUS440C / SUS440C / SUS440C / Al
PV120FH / 1,960N (200kgf) / 1,176N (120kgf) / 256g / 上向き / SUJ2 / SUJ2 / SCM415 / Al
PV120FHS / 1,960N (200kgf) / 1,176N (120kgf) / 248g / 上向き / SUS440C / SUS440C / SUS440C / Al
PV160FH / 2,940N (300kgf) / 1,568N (160kgf) / 494g / 上向き / SUJ2 / SUJ2 / SCM415 / Al
PV160FHS / 2,940N (300kgf) / 1,568N (160kgf) / 506g / 上向き / SUS440C / SUS440C / SUS440C / Al
PV260FH / 3,920N (400kgf) / 2,548N (260kgf) / 847g / 上向き / SUJ2 / SUJ2 / SCM415 / Al
PV260FHS / 3,920N (400kgf) / 2,548N (260kgf) / 870g / 上向き / SUS440C / SUS440C / SUS440C / Al
PV400FH / 7,840N (800kgf) / 3,920N (400kgf) / 2,050g / 上向き / SUJ3 / SUJ2 / SCM415 / Al
PV400FHS / 7,840N (800kgf) / 3,920N (400kgf) / 2,083g / 上向き / SUS440C / SUS440C / SUS440C / Al
PV900FH / 17,640N (1,800kgf) / 8,820N (900kgf) / 5,400g / 上向き / SUJ3 / SUJ2 / SCM415 / Al
PV900FHS / 17,640N (1,800kgf) / 8,820N (900kgf) / 5,560g / 上向き / SUS440C / SUS440C / SUS440C / Al
PVS-Fシリーズ（カッティングフランジタイプ、下向き）
型式 / 静定格荷重 / 耐荷重 / 重量 / 使用方向 / メインボール / 小ボール / 本体 / カバー
PVS50F / 588N (60kgf) / 490N (50kgf) / 111g / 下向き / SUJ2 / SUJ2 / SCM415 / Al
PVS50FS / 588N (60kgf) / 490N (50kgf) / 110g / 下向き / SUS440C / SUS440C / SUS440C / Al
PVS120F / 1,470N (150kgf) / 1,176N (120kgf) / 260g / 下向き / SUJ2 / SUJ2 / SCM415 / Al
PVS120FS / 1,470N (150kgf) / 1,176N (120kgf) / 252g / 下向き / SUS440C / SUS440C / SUS440C / Al
PVS160FM / 2,940N (300kgf) / 1,568N (160kgf) / 485g / 下向き / SUJ2 / SUJ2 / SCM415 / Al
PVS160FMS / 2,940N (300kgf) / 1,568N (160kgf) / 556g / 下向き / SUS440C / SUS440C / SUS440C / Al
PVS260FM / 4,900N (500kgf) / 2,548N (260kgf) / 872g / 下向き / SUJ2 / SUJ2 / SCM415 / Al
PVS260FMS / 4,900N (500kgf) / 2,548N (260kgf) / 1,002g / 下向き / SUS440C / SUS440C / SUS440C / Al
PVS400FM / 8,820N (900kgf) / 3,920N (400kgf) / 1,599g / 下向き / SUJ3 / SUJ2 / SCM415 / Al
PVS400FMS / 8,820N (900kgf) / 3,920N (400kgf) / 1,620g / 下向き / SUS440C / SUS440C / SUS440C / Al
PVS900FM / 18,620N (1,900kgf) / 8,820N (900kgf) / 5,410g / 下向き / SUJ3 / SUJ2 / SCM415 / Al
PVS900FMS / 18,620N (1,900kgf) / 8,820N (900kgf) / 5,660g / 下向き / SUS440C / SUS440C / SUS440C / Al
特性 / 技術仕様
- 特許／機構：独自の球面（PAT.P）
- 材質：スチール、ステンレス（SUS バリエーション）、樹脂（該当する場合）
- 適合：本シリーズは RoHS 対応
- 使用方向： 上向きタイプ（PV-H、PV-BH、PV-FH バリエーション）および下向きタイプ（PVS-B、PVS-F バリエーション）
- 荷重範囲：モデルにより約343N（35kgf）から18,620N （1,900kgf）
- 重量範囲：モデルにより約47gから数kg
- 用途：粉塵、湿気、油分、水中、または研磨性のある環境でのハンドリング；金型および粉末成形の搬送；洗浄および切断工程；石材加工
