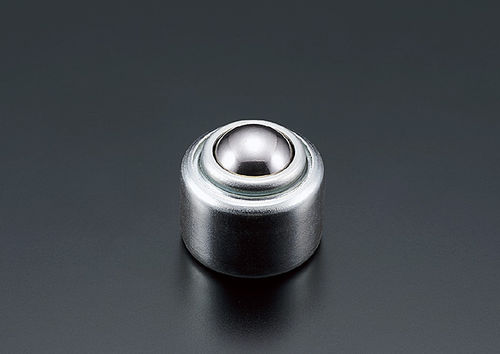

ステンレススチール製ボールトランスファーユニット PV series

ポリマースチール製プラスチック製

概要
Planeveyor PV-C / PV-CF シリーズは、本体にスプリングクッションを内蔵し、搬送面でワークの荷重を受ける構造です。重い荷重の搬送時の人手作業を軽減することを目的とし、機種により上向き、上向き・下向きの用途に対応します。

利用可能なシリーズ／タイプ

• PV-C シリーズ（プレス成形品）
• PV-CF シリーズ
• PV-CAM（クッションピン穴用スプリングタイプ）
• PV-BC（フランジ取付け型スプリングクッション）

認証／材料

• 材料：STEEL、STAINLESS、RESIN
• 適合／表示：RoHS、PAT、PAT.P

PV-C / PV-CF シリーズ — プレス成形品（型式と基本データ）
型式 | 設定圧荷重 | 最大圧荷重 | 重量 | 使用方向 | メインボール | 小ボール | 本体 | カバー
PV5-C | 49N (5kgf) | 68N (7kgf) | 18g | 上向き | STEEL | STEEL | SS | SS
PV8-C | 78N (8kgf) | 107N (11kgf) | 40g | 上向き | STEEL | STEEL | SS | SS

切削品（代表例）
型式 | 設定圧荷重 | 最大圧荷重 | 重量 | 使用方向 | メインボール | 小ボール | 本体 | カバー
PV20C | 196N (20kgf) | 284N (29kgf) | 95g | 上向き·下向き | SUJ2 | SUJ2 | SCM415 | SUM

PV-C シリーズの追加機種
型式 | 設定圧荷重 | 最大圧荷重 | 重量 | 使用方向 | メインボール | 小ボール | 本体 | カバー
PV50C | 490N (50kgf) | 686N (70kgf) | 187g | 上向き·下向き | SUJ2 | SUJ2 | SCM415 | SUM
PV80C | 784N (80kgf) | 1,038N (106kgf) | 314g | 上向き·下向き | SUJ2 | SUJ2 | SCM415 | SUM
PV200C | 1,960N (200kgf) | 2,401N (245kgf) | 860g | 上向き·下向き | SUJ2 | SUJ2 | SCM415 | SUM

PV-CF 機種
型式 | 設定圧荷重 | 最大圧荷重 | 重量 | 使用方向 | メインボール | 小ボール | 本体 | カバー
PV50CF | 490N (50kgf) | 686N (70kgf) | 385g | 上向き·下向き | SUJ2 | SUJ2 | SCM415 | SUM

PV-CAM（クッションピン穴用スプリングタイプ）— 説明と機種
プレス機のボルスターのクッションピン穴に対応するダイの位置決め用スプリングタイプのPlaneveyorです。基本サイズは2種類で、補助スペーサーを使用することで多くのプレスメーカーのクッションピン穴寸法に合わせることができます。

型式 | 荷重データ・沈み量（0.5mm / 1mm / 1.5mm / 2mm） | 重量 | 使用方向 | メインボール | 小ボール | 本体 | カバー
PV20CAM | 212N (21.265kgf) / 228N (23.25kgf) / 244N (24.875kgf) / 260N (26.5kgf) | 125g | 上向き | SUJ2 | SUJ2 | SCM415 | SUM
PV50CAM | 527N (53.75kgf) / 564N (57.5kgf) / 601N (61.25kgf) / 683N (65kgf) | 246g | 上向き | SUJ2 | SUJ2 | SCM415 | SUM

PV-BC（フランジ取付け型スプリングクッション）— 機種
型式 | 設定圧荷重 | 最大圧荷重 | 重量 | 使用方向 | メインボール | 小ボール | 本体 | カバー
PV50BC | 490N (50kgf) | 548N (56kgf) | 405g | 上向き·下向き | SUJ2 | SUJ2 | SCM415 | SUM
PV120BC | 1,176N (120kgf) | 1,372N (140kgf) | 940g | 上向き·下向き | SUJ2 | SUJ2 | SCM415 | SUM

備考
各機種ごとの3D-CADデータおよびPDF図面を提供しています（機種別CAD/PDFドキュメントとして入手可能）。
