ステンレススチール製ボールトランスファーユニット PV series

ポリマースチール製ポリアセタール（POM）

概要

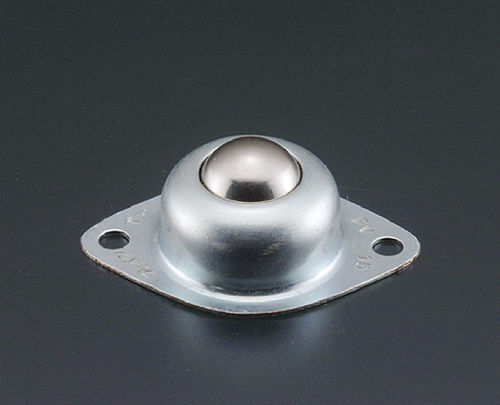

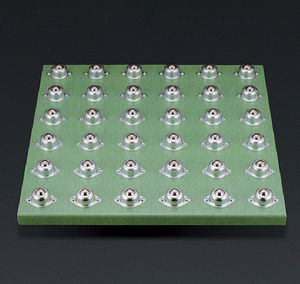

Planeveyor PVシリーズは、プレス成形されたトランスファーユニットで、Planeveyorラインアップ内で経済性と汎用性を重視した製品群です。軽荷重タイプから大きな静荷重対応モデルまで、幅広い許容荷重をカバーします。

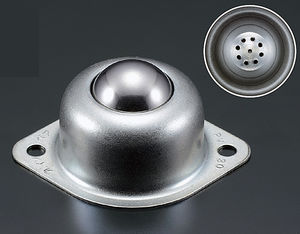

一部の樹脂成形タイプには独自の球面（PAT.P）を採用しており、対象モデルには粉じん排出装置が用意されています。

材料・認証

• 主な材料：STEEL、SUS304、SUS440C、SCM415、POM（樹脂）
• RoHS準拠
• 一部樹脂成形品に独自球面（PAT.P）を採用

モデルと仕様
表ヘッダー： Model | Recommended Load Capacity | Weight | Use Direction | Main Ball | Small Balls | Body | Cover

PV15群
PV15 | 147N (15kgf) | 52g | 上向き | STEEL | STEEL | SUS304 | SS
PV15S | 147N (15kgf) | 49g | 上向き | SUS440C | SUS440C | SUS304 | SUS304

PV30群
PV30 | 294N (30kgf) | 147g | 上向き | STEEL | STEEL | SUS304 | SS
PV30S | 294N (30kgf) | 138g | 上向き | SUS440C | SUS440C | SUS304 | SUS304
PV30J | 78.4N (8kgf) | 92g | 上向き | POM | SUS440C | SUS304 | SS

PV50H群
PV50H | 490N (50kgf) | 142g | 上向き | STEEL | STEEL | SUS304 | SS
PV50HS | 490N (50kgf) | 134g | 上向き | SUS440C | SUS440C | SUS304 | SUS304

PV80群
PV80 | 静定格荷重 1,960N (200kgf) | 荷重定格 784N (80kgf) | 219g | 上向き | STEEL | STEEL | SCM415 | SS
PV80S | 静定格荷重 1,960N (200kgf) | 荷重定格 784N (80kgf) | 220g | 上向き | SUS440C | SUS440C | SUS440C | SUS304

PV120H群
PV120H | 静定格荷重 1,960N (200kgf) | 荷重定格 1,176N (120kgf) | 230g | 上向き | STEEL | STEEL | SCM415 | SS·SUM
PV120HS | 静定格荷重 1,960N (200kgf) | 荷重定格 1,176N (120kgf) | 232g | 上向き | SUS440C | SUS440C | SUS440C | SUS304

PVP（樹脂成形タイプ）
PVP30J | 78.4N (8kgf) | 38g | 上向き・下向き | POM*1 | SUS304*1 | POM | POM
注：*1 大・小のボール材質は変更可能です。

PV15U群
PV15U | 98N (10kgf) | 48g | 上向き | STEEL | STEEL | SUS304 | SS
PV15US | 98N (10kgf) | 46g | 上向き | SUS440C | SUS440C | SUS304 | SUS304
PV15UJ | 49N (5kgf) | 28g | 上向き | POM | SUS440C | SUS304 | SS

PV30U群
PV30U | 294N (30kgf) | 134g | 上向き | STEEL | STEEL | SUS304 | SS
PV30US | 294N (30kgf) | 130g | 上向き | SUS440C | SUS440C | SUS304 | SUS304
PV30UJ | 78.4N (8kgf) | 77g | 上向き | POM | SUS440C | SUS304 | SS

PV50UH群
PV50UH | 490N (50kgf) | 136g | 上向き | STEEL | STEEL | SUS304 | SS
PV50UHS | 490N (50kgf) | 132g | 上向き | SUS440C | SUS440C | SUS304 | SUS304

PV30UX（ワンステップ取付タイプ）
PV30UX | 294N (30kgf) | 150g | 上向き | STEEL | STEEL | SUS304 | SS
ワンステップ取付：一操作で取り付け可能。本体のボルト固定が不要で、工具なしで取り付け・取り外しが簡単です。

PV30-B群
PV30-B | 294N (30kgf) | 164g | 上向き | STEEL | STEEL | SUS304 | SS
PV30-BJ | 78.4N (8kgf) | 106g | 上向き | POM | STEEL | SUS304 | SS

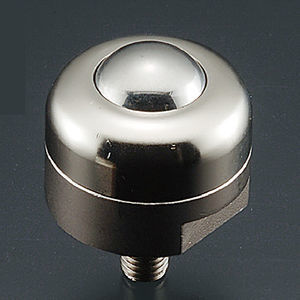

スプリングクッションタイプ（PV5-C / PV8-C）
表ヘッダー： Model | Setting Pressure Weight | Maximum Pressure Weight | Weight | Use Direction | Main Ball | Small Balls | Body | Cover
PV5-C | 49N (5kgf) | 68N (7kgf) | 18g | 上向き | STEEL | STEEL | SS | SS
PV8-C | 78N (8kgf) | 107N (11kgf) | 40g | 上向き | STEEL | STEEL | SS | SS
スプリングクッションタイプは、Planeveyor本体内蔵のスプリングで荷重を受けます。

注意
PVシリーズは多数のモデルバリエーション（標準鋼、SUSステンレス系、樹脂/POM系、ワンステップ取付、スプリングクッション等）を含みます。多くのモデルは末尾記号で材質やタイプを示します（例：S=ステンレス、J=POM/樹脂、U=ユニット、H=高静定格、B=ボルト/フランジ、C=スプリングクッション）。

仕様・特長

• シリーズ名：PV series
• ブランド：ATEC CO., LTD.
• 製品種別：プレス成形 Planeveyor シリーズ（経済的で汎用性あり）
• 材料：STEEL、SUS304、SUS440C、SCM415、POM（樹脂）
• 特許 / 特長：一部樹脂成形品に独自球面（PAT.P）採用。粉じん排出装置対応モデルあり。
• 適合：RoHS
• 推奨許容荷重：モデルにより異なる（例：~49N (5kgf) から 静定格 1,960N まで。大形モデルは荷重定格最大1,176N等）
• 使用方向：上向きが標準（多くのモデル）。一部樹脂タイプは上向き・下向き対応。
• 重量範囲：モデル・材質により約18g〜約232gまで
• モデルバリエーション：PV15、PV30、PV50H、PV80、PV120H、PVP30J、PV15U、PV30U、PV50UH、PV30UX、PV30-B、PV5-C、PV8-C 等
• CAD/図面：各モデルの3D-CAD / PDF / DWG / DXF ファイルあり
