ステンレススチール製ボールトランスファーユニット PVU series

スチール製プラスチック製重荷重用

製品概要

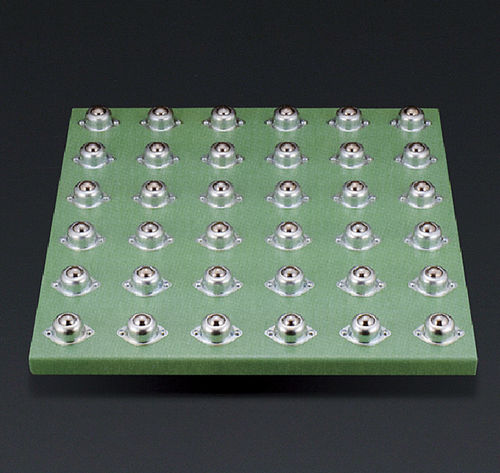

重物や金型ラックの搬送・方向転換用のユニット化プレス成形Planeveyorユニットおよびテーブル。標準化された粉じん排出ユニットや、中荷重・重荷重向けの補強仕様をラインアップ。主な用途：搬送の受渡し、方向転換、テーブルリフターへの組み込みなど。

含まれるシリーズ

• PVUシリーズ
• PVUHシリーズ
• PVUFHシリーズ
• PVT / PVT-50H / PVHLT / PVLTシリーズ

PVUシリーズ - 仕様
Model / L / P / P1 / K / K1 / 重量 / 使用するPlaneveyor数量 / 使用方向
PVU-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 1.8 kg / PV50UH（6個） / 上向き
PVU-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 2.6 kg / PV50UH（9個） / 上向き
PVU-12 / 1200 mm / P100×11=1,100 mm / 50 mm / P200×5=1,000 mm / 100 mm / 3.5 kg / PV50UH（12個） / 上向き
PVU-18 / 1800 mm / P100×17=1,700 mm / 50 mm / P200×8=1,600 mm / 100 mm / 5.2 kg / PV50UH（18個） / 上向き

PVUHシリーズ - 仕様
Model / L / P / P1 / K / K1 / 重量 / 使用するPlaneveyor数量 / 使用方向
PVUH-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 3.3 kg / PV30U + 補強部品（6個） / 上向き
PVUH-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 4.9 kg / PV30U + 補強部品（9個） / 上向き
PVUH-12 / 1200 mm / P100×11=1,100 mm / 50 mm / P200×5=1,000 mm / 100 mm / 6.5 kg / PV30U + 補強部品（12個） / 上向き
PVUH-18 / 1800 mm / P100×17=1,700 mm / 50 mm / P200×8=1,600 mm / 100 mm / 9.7 kg / PV30U + 補強部品（18個） / 上向き

PVUFHシリーズ - 仕様
Model / L / P / P1 / K / K1 / 重量 / 使用するPlaneveyor数量 / 使用方向
PVUFH-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 3.7 kg / PV120UFH（6個） / 上向き
PVUFH-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 5.6 kg / PV120UFH（9個） / 上向き
PVUFH-12 / 1200 mm / P100×11=1,100 mm / 50 mm / P200×5=1,000 mm / 100 mm / 7.4 kg / PV120UFH（12個） / 上向き
PVUFH-18 / 1800 mm / P100×17=1,700 mm / 50 mm / P200×8=1,600 mm / 100 mm / 11.1 kg / PV120UFH（18個） / 上向き

PVT / テーブルシリーズ - 概要・仕様
重物や金型ラックの方向転換に使用。テーブル形状・寸法・ボールピッチは用途に応じて変更可能。

PVTシリーズ - 仕様
Model / A / B / C / 重量 / 使用するPlaneveyor数量 / 使用方向
PVT-6 / 600 mm / P100×5=500 mm / 16-Ø9 / 19.8 kg / PV30（36個） / 上向き
PVT-9 / 900 mm / P100×8=800 mm / 16-Ø9 / 43.0 kg / PV30（81個） / 上向き

PVT-50Hシリーズ - 仕様
Model / A / B / C / 重量 / 使用するPlaneveyor数量 / 使用方向
PVT-6-50H / 600 mm / P100×5=500 mm / 16-Ø9 / 19.8 kg / PV50H（36個） / 上向き
PVT-9-50H / 900 mm / P100×8=800 mm / 16-Ø9 / 43.0 kg / PV50H（81個） / 上向き

PVHLT / PVLT - 概要・仕様
PVHLT：ハンドル駆動のテーブルリフター。Planeveyorを内部に格納し、ハンドル操作で上下動する。PVLT：空気切替で上下動する空圧式テーブルリフター。推奨使用空気圧：0.5 MPa。

PVHLT - 仕様
PVHLT-6 / 600 mm / P100×5=500 mm / 76.0 kg / PV30（36個） / 上向き
PVHLT-9 / 900 mm / P100×8=800 mm / 120.0 kg / PV30（81個） / 上向き

PVLT - 仕様
PVLT-6 / 600 mm / P100×5=500 mm / 54.1 kg / PV30（36個） / 上向き
PVLT-9 / 900 mm / P100×8=800 mm / 81.2 kg / PV30（81個） / 上向き

技術仕様

• 製品タイプ：重物や金型ラックの搬送・方向転換用のユニット化プレス成形Planeveyorユニットおよびテーブル。
• 材料：STEEL、STAINLESS（選択可）、RESIN。
• 適合/マーク：RoHS、PAT、PAT.P。
• 粉じん排出ユニット：標準化されたオプションあり（例：PV50UH、PV50H、PV120UFH）。
• PV50UH：推奨使用荷重 490 N（50 kgf）。最大積載荷重：600 kg。
• PV30U + 補強部品：推奨使用荷重 490 N（50 kgf）。補強時の最大積載荷重：700 kg。
• PV120UFH：静荷重 1,960 N（200 kgf）、許容荷重 1,176 N（120 kgf）。最大積載荷重：1,000 kg。
• PV30 / PV30部品：推奨使用荷重 294 N（30 kgf）。最大積載荷重は用途により異なる：モデルにより 300–500 kg の例あり。
• PVLT：空圧式テーブルリフター。推奨空気圧：0.5 MPa。
• モデル別の典型的な取り付け/寸法パラメータ：600 mm、900 mm、1200 mm、1800 mm の長さ（L/A）と対応するピッチ・穴あけパターン。
