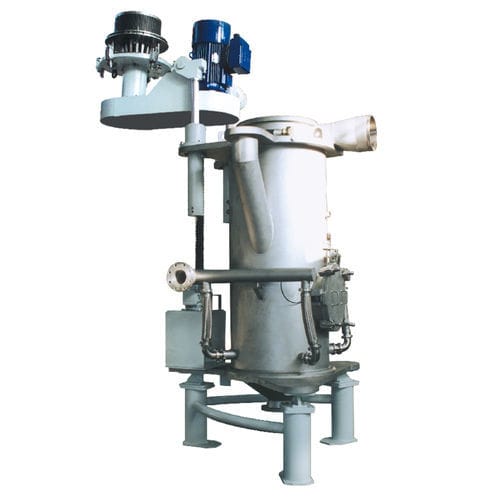

対向噴流粉砕機 TFG

縦型

TFGは、トナー、粉体塗装、顔料業界の特別な要求に応えるために、AFGのプロセス技術的な改良を加えた製品群です。 TFGは、洗浄のための最適なアクセス性を備えており、迅速な製品交換が可能です。 粉砕室の底は平らなので、生産終了時に機械内に残る未粉砕の残渣はごくわずかです。 分級ホイールは、垂直に配置されたシャフトを介して駆動されます。 ジェット粉砕は、圧縮されたガスがノズルから噴出する際、非常に高速に加速されることを利用するものである。このとき、圧縮されたガスが持つ熱のエネルギーが運動エネルギーに変換され、膨張する。出口速度は、当初は音速が限界とされていた。 しかし、ラバルノズルを使用することで、出口速度を音速以上まで上げることができます。ラバルノズルの特徴は、断面が最も狭いノズルスロート部の下流で拡がる砂時計型であることです。ノズルの分岐部分の長さは、使用圧力に合わせて調整されます。研削ガスとしては、20℃、6バールの圧縮空気がよく使われ、ノズル出口速度は約500m/sとなる。 流動層からガスと製品を吸い込むため、ノズルを出た後、ガスジェットの速度は非常に速くなります。粉砕は、噴流中の粒子間衝突と、コア部（対向する噴流が交差する部分）での粒子間衝突の結果として行われます。
