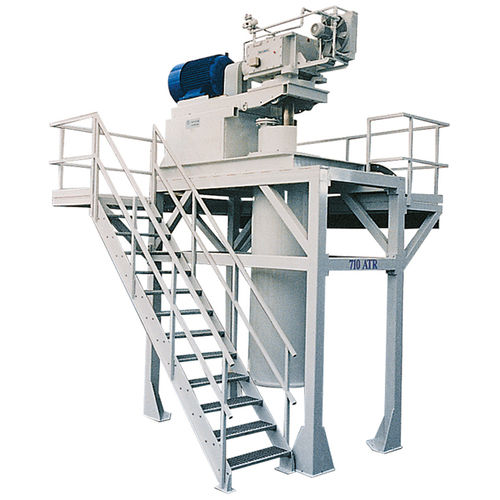

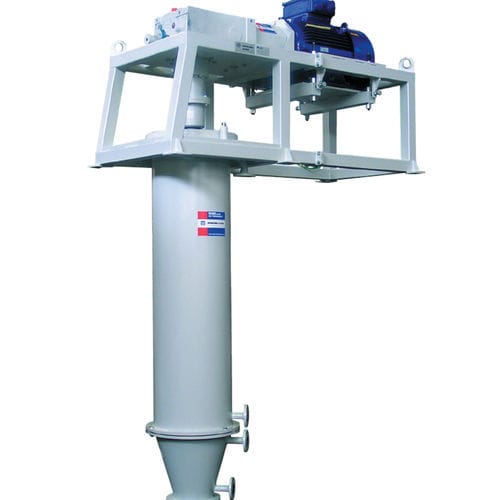

粉末用粉砕機 ATR

PAナイフ式縦型

垂直撹拌式メディアミルは、直径数ミリメートルの粉砕ビーズが充填された円筒形の粉砕室で構成されています。粉砕ビーズと製品の比率は、粉砕ビーズ間の隙間が製品でちょうど埋まるように調整されます。粉砕ビーズが小さいため、投入材料の粒子径は100 µmを超えてはなりません。 アームを備えた撹拌軸は、原料と粉砕ビーズの層に浸漬され、モーターに接続された減速機によって低速で回転します。 約80％が2µm未満の細度を持ち、高い比表面積を有する超微細製品向けの乾式メディアミル 水冷を可能にする二重壁構造のミルハウジング 本ミルは、ホソカワアルパイン社の「ターボプレックス」超微粉分級機と組み合わせて、サーキットモードで稼働します。 動作原理 撹拌アームの周速は約2.5～3 m/sです。このような低速では、撹拌機から導入されたエネルギーは、主に摩擦によって原料層に伝達されます。 ミル下端にある排出スクリューが、粉砕ビーズと製品の混合物を同時に排出します。粉砕ビーズは選別機で分離され、ミルに戻されます。このミルで得られる粒度値が高いため、事実上すべての製品に沈降傾向が強く見られ、粉砕助剤の添加が必要となります。 特徴 下流の分級工程を併用することで、90%が2 µm未満という最高レベルの微細度を実現 機械サイズに対する高い処理能力（ビーズあたり約200 kW/m³） コンパクトな設計 鉄分を含まない粉砕により、高い白度を実現 低周速、最適なエネルギー利用、極めて信頼性の高い運転
