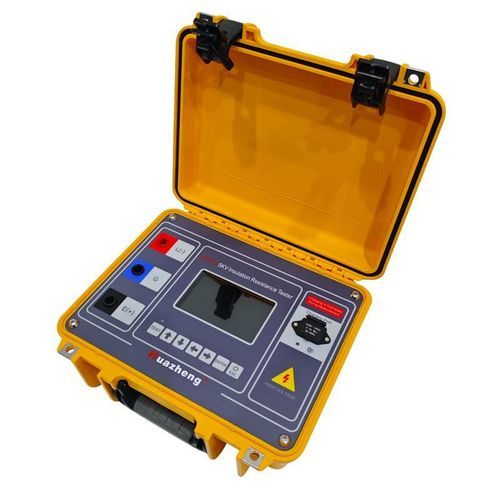

絶縁抵抗試験機 HZ3051

電気設備用電気装置診断

概要
本絶縁抵抗計は、保守・据付・現場診断で電気機器の絶縁状態を評価するための装置です。ポータブル設計で、可変試験電圧、複数の試験モード、データ記録に対応し、絶縁不良箇所の特定およびダウンタイムの低減に役立ちます。

機器の制御と動作
本機はシングルチップマイクロコンピュータで制御され、自動放電機能を備えます。高精度な測定を簡単な操作で行えるよう設計され、トランス等の迅速な現場試験に適しています。

特長

• 5インチ工業用カラーLCD、解像度800×480。
• 固定試験電圧：100 V、250 V、500 V、1000 V、2500 V、5000 V。カスタムモード：50 V〜5000 V、10 Vステップ（長押しで50 Vステップ）。
• 短絡出力電流：1〜6 mA（1 mA刻み）で調整可能、最大6 mA。
• 最大連続出力電力：27 W。
• 独立放電回路により、試験後の迅速かつ安全な放電が可能。
• 絶縁破壊保護および連続アークモードで絶縁弱点の特定が可能。
• 対応試験：絶縁抵抗（IR）、電圧吸収比（DAR）、分極指数（PI）、ステップ電圧（SV）。DAR計算方式：R60s/R30sおよびR60s/R15s。
• AC/DCボルテージメータ内蔵、自動DC/AC判別と周波数測定対応。
• ハードウェアおよび設定可能なソフトウェアフィルタで耐ノイズ性を向上。
• 各試験モードごとに試験時間を個別保存、アイドル時または低バッテリー時の自動電源オフ設定可能。
• 標準バッテリ 16.8 V 3200 mAh（リチウム）と内蔵急速充電器を搭載。交換可能なバッテリボックスと充電/バッテリ状態表示。

梱包品（付属品）

• 本体テスター：1 台
• 試験リード：1 セット（赤高圧リード、青シールド保護リード、黒高圧リード）
• 3芯電源コード：2 本
• 取扱説明書：2 冊
• 保証書：1 枚
• 試験報告書：1 件

技術仕様

• 5 kVでの抵抗測定範囲と分解能例：0〜9.99 kΩ（0.01 kΩ）；10.0〜99.9 kΩ（0.1 kΩ）；100〜999 kΩ（1 kΩ）；1.00〜9.99 MΩ（10 kΩ）；10.0〜99.9 MΩ（100 kΩ）；100〜999 MΩ（1 MΩ）；1.00〜9.99 GΩ（10 MΩ）；10.0〜99.9 GΩ（100 MΩ）；100〜999 GΩ（1 GΩ）；1.00〜2.00 TΩ（10 GΩ）。
• 試験電圧ごとのフルスケール抵抗例：100 V → 約40 GΩ；250 V → 約100 GΩ；500 V → 約200 GΩ；1000 V → 約400 GΩ；2500 V → 約1.00 TΩ；5000 V → 約2.00 TΩ。
• 試験時間：1〜60分、30秒刻みで設定可能。
• 固定試験電圧：100/250/500/1000/2500/5000 V；任意設定：50〜5000 V、最小ステップ10 V（長押しで50 Vステップ）。
• 出力電圧精度：0%〜+10%；短絡電流精度 ±5%。
• ボルテージメータ（AC/DC）：10 V〜660 V、精度 ±(2%+3)；AC周波数測定 25〜85 Hz、分解能 0.1 Hz、精度 ±0.2 Hz。
• 静電容量測定：10 nF〜25 µF（試験電圧≥100 V）、精度 ±10% ±5 nF；放電速度（5 kV→50 V）：≤0.47 s/µF。
• 電源（AC）85〜264 Vrms、50/60 Hz、25 VA；内蔵バッテリ 16.8 V 3200 mAh；内蔵充電器 16.8 V 1.5 A；使用例：5 kV @100 MΩで約6時間（参考）。
• 外形寸法 約320 × 270 × 150 mm；重量 約2.9 kg；動作温度 -10 °C〜50 °C；相対湿度 ≤90%（結露しないこと）。
