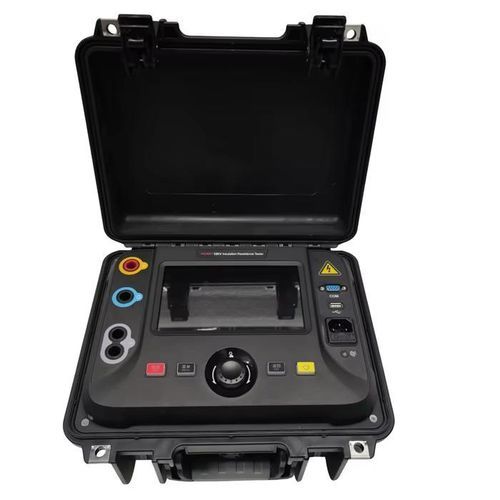

デジタル絶縁抵抗計 HZ-3251

携帯型高電圧バッテリー式

概要
本製品は絶縁抵抗計（メガオーム計）で、電気絶縁材料や機器の抵抗値を測定するための携帯型試験機です。電力機器、ケーブル、変圧器、モーター等の絶縁特性と有効性を評価する目的で設計されています。

主な特長

• 最大印加試験電圧10kVに対応（複数の印加電圧レンジを選択可能）
• 多段レンジの抵抗測定（低抵抗から高抵抗まで広いダイナミックレンジ）
• 短絡電流の設定・調整が可能（短絡電流測定/設定機能）
• リーク容量（静電容量）測定機能内蔵
• バッテリ駆動のポータブル設計（内蔵充電池・充電器付）
• 放電機能・試験後自動放電機能を備え、安全性に配慮
• サイズ・重量が小さく、現場での携行性に優れる

主要テーブル（レンジ例・分解能）
0 ～ 9.99 kΩ　／ 分解能 0.01 kΩ
10.0 ～ 99.9 kΩ　／ 分解能 0.1 kΩ
100 ～ 999 kΩ　／ 分解能 1 kΩ
1.00 ～ 9.99 MΩ　／ 分解能 10 kΩ
10.0 ～ 99.9 MΩ　／ 分解能 100 kΩ
100 ～ 999 MΩ　／ 分解能 1 MΩ
1.00 ～ 9.99 GΩ　／ 分解能 10 MΩ
10.0 ～ 99.9 GΩ　／ 分解能 100 MΩ
100 ～ 999 GΩ　／ 分解能 1 GΩ
1.00 ～ 9.99 TΩ　／ 分解能 10 GΩ
（表内により上位レンジまでの段階表示あり）

試験電圧とフルスケール抵抗（代表）
100 V　／ フルスケール例：200 GΩ相当
250 V　／ フルスケール例：500 GΩ相当
500 V　／ フルスケール例：1.00 TΩ相当
1000 V　／ フルスケール例：2.00 TΩ相当
2500 V　／ フルスケール例：5.00 TΩ相当
5000 V　／ フルスケール例：10.0 TΩ相当
10000 V（10 kV）　対応（機種構成により設定）

その他の機能表示
試験時間：10 秒 ～ 99 分で調整可能（自動停止）
試験電圧ステップ：シングルボタン制御時に自動で 10V／100V／200V 等の間で切替（高速切替により段階印加が可能）
短絡電流：1 mA ～ 6 mA 調整可能（ステップ 1 mA）
短絡電流精度：±5% 程度（仕様表参照）
静電容量（リーク容量）測定範囲：10 nF ～ 25 µF、測定電圧 ≥ 100 V の条件で測定可
静電容量精度：±10% ±5 nF（代表値）
出力電力：5 W（代表）
バッテリ：内蔵 16.8 V、4400 mAh リチウム電池
充電器：16.8 V 2.3 A（内蔵充電器）
放電仕様：試験後の放電機能を内蔵（安全のため自動放電を実行）
動作温度：-10°C ～ 50°C
保存湿度：結露しないこと、相対湿度 90% 未満推奨
外形寸法（約）：320 mm × 270 mm × 150 mm（長さ × 幅 × 高さ）
重量（約）：3.9 kg

注意事項
本記載はページ掲載の製品説明および仕様表の情報に基づく要約です。ページ上の表にはレンジごとの分解能やフルスケール値、精度などの詳細な数値が掲載されています。現場用途や詳細条件（接続方法、被試験体容量、外部ノイズ等）により測定結果や推奨設定が変わるため、用途に応じた設定と運用を行ってください。

caractéristiques / spécifications techniques

• 最大印加試験電圧：最大 10 kV（複数レンジ選択可）
• 抵抗測定レンジ：0 ～ 数 TΩ（複数デケードのレンジ、上位は GΩ/TΩ レンジまで対応）
• 分解能例：0.01 kΩ（低抵抗側）～ 10 GΩ（高抵抗側）等、レンジ依存
• 短絡電流：1 mA ～ 6 mA（1 mA ステップで調整）
• 短絡電流精度：約 ±5%（仕様表による）
• 静電容量測定：10 nF ～ 25 µF、精度 ±10% ±5 nF（代表）
• 試験時間：10 秒 ～ 99 分（調整可能）
• バッテリ：16.8 V 4400 mAh（内蔵）、充電器 16.8 V 2.3 A
• 出力電力：約 5 W
• 寸法：約 320 × 270 × 150 mm、質量 約 3.9 kg
• 動作温度：-10°C ～ 50°C、相対湿度：結露無きこと（90% 未満推奨）
