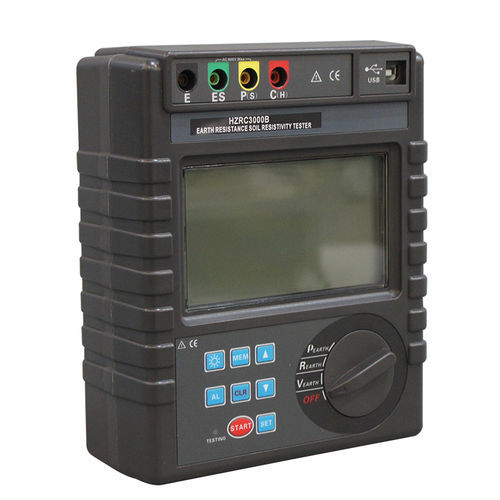

接地抵抗試験機 HZRC3000B

床低効率電気機器用電気設備用

製品概要
HuazhengのHZRC3000Bは、接地抵抗、土壌抵抗率、接地電位および交流電圧の測定に用いるポータブルテスターです。4線式、3線式、簡易2線式の測定方式に対応し、FFTおよびAFCによるノイズ対策で安定した再現性を確保します。大型バックライト付きLCD、内部メモリ、RS232出力を備え、電力、通信、気象、油田、建設、避雷、防護および工業用電気試験に適しています。

主な機能

• 測定モード：高精度4線、3線、簡易2線の接地抵抗測定。
• 土壌抵抗率測定（Wenner法 4線対応）。
• ノイズ対策：FFTおよびAFC、自動干渉検出；試験周波数選択（128/111/105/94 Hz）。
• 大型4桁LCD（青バックライト）、測定中はLED点滅と進捗バー表示。
• 最大300セットの内部メモリ、RS232によるPC接続と監視ソフト連携。

用途

• 電力設備・変電所の接地測定
• 通信設備・アンテナ接地の検査
• 避雷設備の点検および接地保守
• 地盤調査・土壌抵抗率測定
• 油田現場、建設現場、工業設備の電気試験

操作と表示

• 測定中はLCDカウントダウン、LED点滅、進捗バーで状態を明確に表示。
• MEM、FULL、HOLD/READの表示と、設定閾値超過時の警報音を搭載。
• 自動レンジ切替と手動オーバーライド機能を提供。

電源とバッテリ

• 電源：DC 9V（6 × R14S 1.5V 乾電池相当、機器表示に準拠）。
• 待機時間：約300時間（使用状況とバックライトに依存）。
• バッテリ低下表示：表示に従い交換が必要。

付属品（標準）

• 試験リード：標準4線セット（例：赤20 m、黒20 m、黄20 m、緑10 m）および簡易2線セット。
• 補助接地棒：4本 Ø10 mm × 150 mm。
• RS232通信ケーブル（約1.5 m）、キャリングケース、取扱説明書。

測定機能

• 接地抵抗範囲：0.00 Ω ～ 30.00 kΩ（複数レンジ、自動/手動切替）。
• 土壌抵抗率範囲：0.00 Ω·m ～ 9000 kΩ·m（Wenner法、電極間隔1 m～100 m設定可）。
• 測定電流：短絡試験時のACで最大約20 mA；開放回路電圧はAC最大約40 V。

技術仕様

• 型番：HZRC3000B
• 接地抵抗精度：低レンジで概ね ±2% rdg ±3 dgt；上位レンジは資料参照（例 ±4% rdg ±3 dgt）。
• 分解能例：0.01 Ω（低レンジ）、0.1 Ω、1 Ω、10 Ω 等。
• AFC周波数：128 Hz / 111 Hz / 105 Hz / 94 Hz。
• 表示：4桁大型LCD、青バックライト；LCD枠 約128 × 75 mm。
• 寸法：本体 約215 × 190 × 95 mm；テスター重量 約1,443 g（電池含む）；パッケージ総量 約4.5 kg。
• メモリ：300セット保存；RS232経由でデータ出力、保存、報告、印刷が可能。
• 適合規格：IEC61326、IEC61010‑1、IEC61557シリーズ；土壌抵抗率についてJJG‑366‑2004参照。
