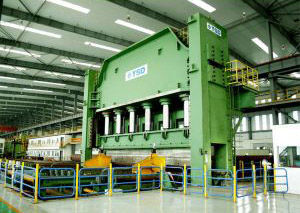

電動・油圧折り曲げ機 PB

管CNC成形

板圧着プレスは、LSAWパイプの生産に広く使用されています。中国の金属成形機メーカーとして、当社はPBシリーズ圧着プレス機を供給しています。彼らは、完成したパイプの曲率半径に近いプレートエッジの曲率半径を形成するために金属板の両エッジを圧着するように設計されています。一般的に、このタイプの板圧着プレスは、Cフレーム、オイルシリンダーユニット、下部ツールビーム、フレーム上の搬送ローラー、ツール交換装置、ツール、ツール移動装置、台座、前後のローラーテーブル、電気システム、および油圧と潤滑システムで構成されています。曲げ前工程では、板材はフライス加工の後、段階的に上下の工具に送り込まれる。圧着プレス機の2つのツールの間にプレス力が加わります。圧着されたエッジの曲率半径を完成パイプの曲率半径に非常に近づけるために、工具の位置を何度も変更し調整する必要があります。通常、2枚の板を対向させて設置し、同期して板を横方向に予備曲げします。最大板厚40mmの鋼管に適しています。 特徴 1.PBシリーズ圧着プレス機はC型フレーム構造で剛性が高く、精度が高いのが特徴です。 2.CNC可動ベースにより、板幅の異なる板材に対応できます。 3.二重シリンダーは独立して電気油圧サーボシステムによって制御され、曲げエッジの均一性を可能にします。 4.全曲げ前工程において、材料追従支持を実現できる。 5.板圧着プレスは昇降装置を備えており、金型の迅速な交換が可能です。
