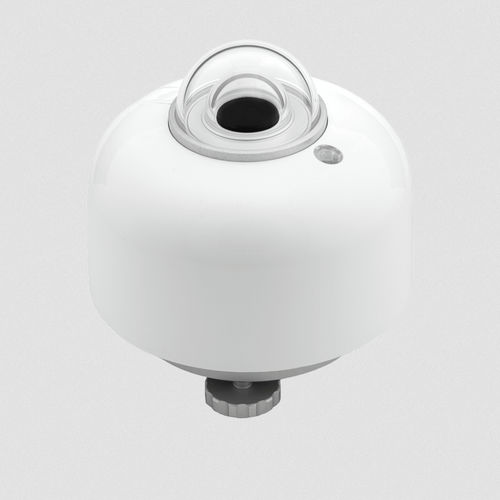

Bクラス日射計 SR100-A1

アナログ電圧出力太陽エネルギー試験用途用

概要
アナログ式 ISO 9060 スペクトル平坦 Class B ピラノメーター SR100-A1 は、半球状の太陽放射の信頼性の高い測定を目的に設計されています。放射測定用にミリボルト範囲のアナログ出力を備え、機器筐体温度監視用の内蔵Pt100を搭載しています。低消費電力が必要な用途や、旧型のミリボルト出力計の置換に最適です。産業レベルのサージ耐性を備え、ドームプロテクタ（DP01）を付属します。

主な特長

• スペクトル平坦 Class B（ISO 9060:2018）
• IEC 61724-1 Class B システム要件に準拠
• 放射測定用アナログ電圧出力（mV 範囲）
• 定格感度：10 × 10⁻⁶ V/(W/m²)
• 内蔵 Pt100 DIN クラス A 温度センサ（筐体温度）
• サージ耐性：レベル2、試験レベル 1 kV
• ドームプロテクタ付属（モデル DP01）
• パッシブ設計：非常に低消費電力（内部加熱なし）
• オプションのスプリング式整準（チューブ取付の有無を選択可）

仕様
測定量：半球状太陽放射
アナログ出力：電圧（mV 範囲）
感度（定格）：10 × 10⁻⁶ V/(W/m²)
ISO 9060:2018 分類：スペクトル平坦 Class B
適合：IEC 61724-1:2021 Class B システム
温度センサ：Pt100 DIN クラス A（筐体）
ゼロオフセット（a）：< 5 W/m²
サージ耐性：レベル2、試験レベル 1 kV
ドームプロテクタ：付属（DP01）
ケーブル長（選択）：3、5、10 または 20 m
整準：スプリング式整準オプション（チューブ有無選択可）
入力量：筐体温度
温度応答（補正なし）：< ±2 %（−10 ～ +40 °C）
校正証明書：付属（ISO/IEC 17025 第7.8.1.3節に基づく内容制限あり）
校正不確かさ：< 1.8 %（k = 2）
校正のトレーサビリティ：WRR へのトレース
個別試験：温度応答および方向応答のレポート付属（方向応答は95°まで）
加熱：なし（内部ヒータ無し、パッシブ機器）

用途と使用上の注意

• 太陽光発電システムの性能監視および気象観測ネットワーク — IEC 61724-1 Class B の監視要件があるサイトに適合
• ミリボルト出力の旧型スペクトル平坦 Class B ピラノメーター（例：SR15-A1）の直接置換
• 最小限の消費電力が必要な用途に適合（パッシブアナログセンサ）
• 電気的・サージ耐性に配慮した産業用屋外設置向けに仕様設計

技術仕様

• 型式：SR100-A1
• 分類：ISO 9060:2018 スペクトル平坦 Class B
• 適合：IEC 61724-1:2021 Class B システム
• 定格感度：10 × 10⁻⁶ V/(W/m²)
• アナログ出力：mV 範囲の電圧
• ゼロオフセット（a）：< 5 W/m²
• 温度センサ：内蔵 Pt100 DIN クラス A（筐体）
• 温度応答：< ±2 %（−10 ～ +40 °C）補正なし
• 校正：証明書付属；不確かさ < 1.8 %（k=2）；WRR にトレース
• 方向応答：個別レポート付属（95°まで）
• サージ耐性：レベル2、試験レベル 1 kV
• ドームプロテクタ：付属（DP01）
• ケーブル長：3、5、10 または 20 m
• 整準：スプリング式整準オプション（チューブ付/無選択可）
• 加熱：なし（パッシブ機器）
• 典型的な付属品：取付金具、整準マウント、断熱ディスク
