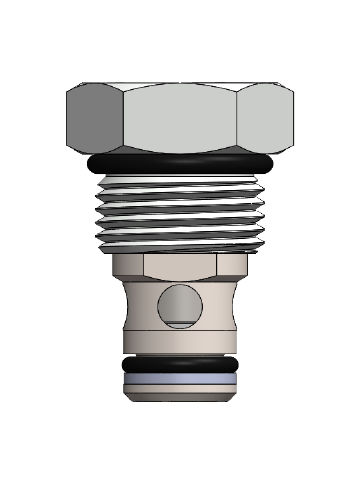

ねじ込み式、カートリッジ式、油圧逆止弁で、ブロックまたは負荷保持装置用。
操作
CV08-P0 は①から②への流れを許容し、逆方向の流れを阻止します。
このカートリッジは完全にガイドされたポペットを有し、①の圧力が十分にかかるまでスプリングにより閉じられ、①から②への流体の流れを可能にします。
特徴
圧力の変化に素早くスムーズに反応します。
スプリングが固まるのを防ぐポジティブストップ。
コンパクトです。
調節はバルブから後退できません。
業界共通のキャビティ。
硬化ポペットとケージで長寿命。
流量:性能表参照
内部リーク:250 bar (3500 psi)で最大0.1 mL/分(2滴/分)
クラック(設定)圧力の定義:16.4mL/分(1cu.in./分)到達時の①で明らかなバール。
クラック時の標準バイアススプリング 0.3バール(4psi)/1バール(15psi)/2バール(29psi)/4バール(58psi)/5バール(73psi)/10バール(145psi)/20バール(290psi)
流体粘度7.4~420 cSt (50-2000 ssu)の潤滑特性を持つ鉱物ベースまたは合成樹脂。
取り付け制限なし
キャビティV08-2
キャビティツールT08-2RC(荒)、T08-2FM(仕上げ)
シートキットSK08-2N -B
---
