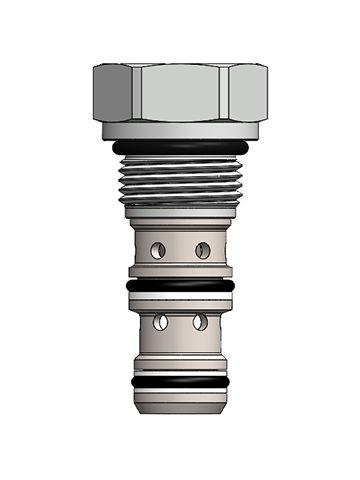

スプリング逆止弁 HPC08

カートリッジ式ネジ留め油圧式

ねじ込み式、カートリッジ式、パイロット操作の油圧チェック弁で、一方向ブロック回路や負荷保持回路に適用できる。 HPC08 は、②から③への流れを許容し、逆方向からの流れを阻止します。に十分な圧力がかかると、③から②へ流体を流すことができます。このタイプのバルブのパイロット比は3.2:1であり、①に③の負荷圧力の1/3以上の圧力がかからないとバルブは開きません。静止状態または無負荷状態では、バルブは保持を保証するためにスプリング・バイアスされています。 オプションで密閉パイロットピストンもあります。カスタマイズされたベーススプリングを提供します。ご相談ください。 流量：性能表を参照。 内部リーク から②：最大 0.25mL/分（5滴/分） 350bar（5000psi）時 から①：最大350bar (5000psi) で 115mL/min (7cu.in./min) (密閉ピストンなし) から①：漏れなし（密閉ピストンなし） パイロット比：3.2:1： チェックスプリングバイアス：標準：1bar（14.5psi）、密閉ピストン付き：最小：5bar（73psi）。5 bar（73 psi） クラッキング圧力：1 bar（14.5 psi） 5 bar（73 psi） ろ過：最大公称値：10μm（NAS 8），ISO4406 19/17/14 流体粘度7.4～420 cSt（50～2000 ssu）の潤滑特性を持つ鉱物ベースまたは合成樹脂。 取り付け：制限なし。 キャビティ：VC08-3 キャビティツール：T/H08-3RC-T-G（粗加工）キャビティツール：T/H08-3RC-T-G（粗加工） ； T/H08-3FM-T-G（精加工 シールキット：SK08-3X-TM
