パルスレーザー

赤外線YAG（イットリウム・アルミニウム・ガーネット）

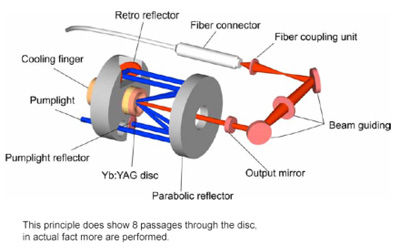

薄板レーザシステムでは、レーザー活性媒体は厚さが200μm 未満の非常に薄いディスクです。 Yb: YAG 結晶は、準端ポンプ設計のダイオードレーザスタックを介して前面側で刺激されます。 裏面は全領域にわたって冷却される。 厚さが薄いため、ポンプビームの一部のみが吸収される。 1つのパラボラミラーと1つのレトロ反射ミラーからなる光学システムでは（図を参照）、各ディスク上の非吸収電力は、効率を最適化するために、各ダイオードレーザシステムから複数回イメージングされます。 典型的には、各ポンプビームの最大 32 回のパスが実現される。 1つのディスクで最大 3.5キロワットの電力を生成することができ、これらのレーザーは、1.03μmの波長で近赤外線で動作します。 上の図のような革新的な設計により、複数のディスクをカスケードして、より高い電力レベルを達成することができます。 ディスクは裏面全体にわたって冷却できるため、サーマルレンスは最小限に抑えられます。 熱流と温度勾配が主に軸上に発生するため、温度がほぼ均一に分布し、波面の歪みが最小限に抑えられます。 これらの利点により、高レーザパワーでも優れたビーム品質を達成することが可能です。 活性媒体によって引き起こされる脱分化も非常に低い。 さらに、ポンプ径とポンプ電力の変動により、単純な電力拡張性を実現できます。
