電動式プレス機

機械式成形スタンピング

製品概要

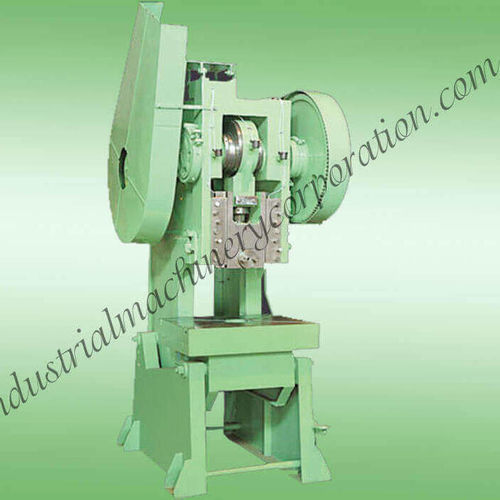

C型パワープレスは、金属の成形および抜き加工向けに設計された機械式のプレスです。容量は5トンから250トン、ベッドサイズは275×375 mmから850×1200 mmまで。C型およびH型フレームがあり、供給装置、潤滑、保護装置など顧客要件に応じて構成可能です。

材料と構造
主要フレームは圧延鋼板で製作されています。クランクシャフトは合金鋼製で、ブロンズ（ガンメタル）ブッシュを装着し長寿命で安定した動作を実現します。ラムとベッドは高精度に整列され、安定したプレス精度を確保します。重要部品は製造工程で検査され公差を保持します。

C型とH型の違い
C型は5トン〜250トンの範囲をカバーし、金型周辺の開放アクセスが必要な用途に適しています。H型は10トン〜250トンで、重加工向けに高剛性を提供します。その他の機械的特徴は類似しています。

特徴とオプション

• 自動および手動の潤滑システム
• ノックアウト電子装置および手用保護装置のオプション
• 単段および二段ギア仕様；ギア無し（直結）仕様も利用可能
• 空気圧式フィーダーおよび搬送インターフェース
• ストレートスリーブおよびダイカラー対応

選択可能なオプション

• 最大加工厚（顧客入力）
• 必要最大荷重（トン、顧客入力）
• 希望モデル番号（顧客入力）
• 想定予算／希望価格（顧客入力）
• 購入時期：即時／1週間以内／15日以内／1か月以内／その他／未定

C型パワープレスの仕様（表）

• モデル 5 Ton — ベッドサイズ: 275 × 375 mm；ベッド〜ラム底面: 225 mm；ストローク: 50 mm；ギア直径: 350 mm；クランク軸径: 65 mm；フライホイール径: 475 mm；ラムのクランプ穴: 22 mm；毎分打撃数: 60；必要動力: 1 HP；モーター: 1440 RPM
• モデル 10 Ton — ベッドサイズ: 300 × 450 mm；ベッド〜ラム底面: 250 mm；ストローク: 50 mm；ギア直径: 450 mm；クランク軸径: 70 mm；フライホイール径: 525 mm；穴: 25 mm；打撃数: 55；動力: 2 HP；モーター: 1440 RPM
• モデル 20 Ton — ベッドサイズ: 375 × 525 mm；ベッド〜ラム底面: 250 mm；ストローク: 60 mm；ギア直径: 525 mm；クランク軸径: 80 mm；フライホイール径: 650 mm；穴: 28 mm；打撃数: 55；動力: 2 HP；モーター: 1440 RPM
• モデル 30 Ton — ベッドサイズ: 400 × 600 mm；ベッド〜ラム底面: 300 mm；ストローク: 80 mm；ギア直径: 600 mm；クランク軸径: 90 mm；フライホイール径: 700 mm；穴: 32 mm；打撃数: 50；動力: 3 HP；モーター: 1440 RPM
• モデル 50 Ton — ベッドサイズ: 500 × 750 mm；ベッド〜ラム底面: 375 mm；ストローク: 95 mm；ギア直径: 650 mm；クランク軸径: 110 mm；フライホイール径: 800 mm；穴: 40 mm；打撃数: 50；動力: 5 HP；モーター: 1440 RPM
• モデル 75 Ton — ベッドサイズ: 550 × 800 mm；ベッド〜ラム底面: 400 mm；ストローク: 110 mm；ギア直径: 750 mm；クランク軸径: 125 mm；フライホイール径: 900 mm；穴: 45 mm；打撃数: 45；動力: 7.5 HP；モーター: 1440 RPM
• モデル 100 Ton — ベッドサイズ: 600 × 900 mm；ベッド〜ラム底面: 450 mm；ストローク: 125 mm；ギア直径: 850 mm；クランク軸径: 150 mm；フライホイール径: 1000 mm；穴: 50 mm；打撃数: 40；動力: 10 HP；モーター: 1440 RPM
• モデル 150 Ton — ベッドサイズ: 700 × 1000 mm；ベッド〜ラム底面: 465 mm；ストローク: 150 mm；ギア直径: 1000 mm；クランク軸径: 175 mm；フライホイール径: 1100 mm；穴: 55 mm；打撃数: 40；動力: 15 HP；モーター: 1440 RPM
• モデル 200 Ton — ベッドサイズ: 800 × 1150 mm；ベッド〜ラム底面: 500 mm；ストローク: 160 mm；ギア直径: 1050 mm；クランク軸径: 200 mm；フライホイール径: 1200 mm；穴: 60 mm；打撃数: 35；動力: 20 HP；モーター: 1440 RPM
• モデル 250 Ton — ベッドサイズ: 850 × 1200 mm；ベッド〜ラム底面: 550 mm；ストローク: 175 mm；ギア直径: 1200 mm；クランク軸径: 240 mm；フライホイール径: 1300 mm；穴: 70 mm；打撃数: 30；動力: 25 HP；モーター: 1440 RPM

技術仕様

• 製品種別: C型パワープレス
• 提供モデル: 5, 10, 20, 30, 50, 75, 100, 150, 200, 250 Ton
• ベッドサイズ: モデルにより275×375 mm〜850×1200 mm
• ストローク長: モデルにより50 mm〜175 mm
• ギア直径: 350 mm〜1200 mm（モデル依存）
• クランク軸径: 65 mm〜240 mm（モデル依存）
• フライホイール径: 475 mm〜1300 mm（モデル依存）
• ラムのクランプ穴: 22 mm〜70 mm
• 打撃数: モデルにより30〜60
• 必要動力: モデルにより1 HP〜25 HP
• モーター回転数: 1440 RPM（全モデル共通）
• 構造: 圧延鋼板製フレーム；合金鋼製クランクシャフト、ブロンズブッシュ装着
• カスタマイズ: 潤滑方式、ギア構成、空気圧フィーダー、保護装置等のオプション対応
