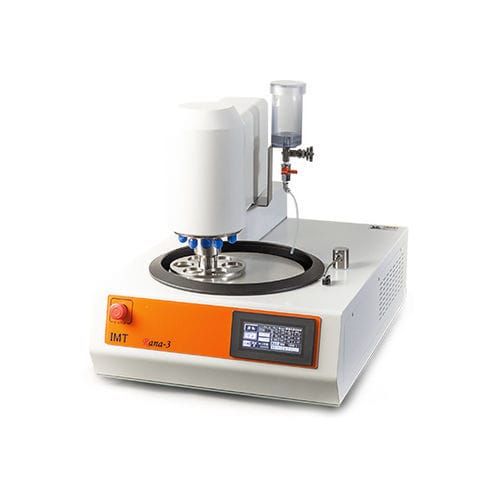

金属用研磨機 Rana-3

試験管準備用産業用グラインダー

説明
Rana-3は個別ロード方式の自動ディスク研磨機で、1〜6個の試料を装着できます。ホルダーの回転速度を調整できるため、ホルダーとディスクを同一速度・同一方向で回転させて平行性の喪失を防げます。ホルダーおよびディスクは前後回転に対応しています。

主な仕様

• 平行性を損なわない研磨 ホルダーとディスクを同一速度・同一方向で回転させることで、試料の平行性を維持したまま研削・研磨が可能です。Rana-3はホルダー速度の可変を備え、同一速度・同一方向での研磨を実現します。ディスクとホルダーの回転は逆転可能で、左利きユーザーの手仕上げにも配慮されています。

  荒研削：SiCペーパーまたは研磨パッド — ディスク回転速度：200 rpm / ホルダー：200 rpm
  精密研磨：DIA + 研磨布 — ディスク回転速度：65〜150 rpm / ホルダー：65〜150 rpm
• 設定秒数で自動的に圧力を増減 Rana-3は試料にかかる圧力を設定秒数にわたって自動で増減させることができます。開始から設定秒数かけて段階的に増加／減少させる設定が可能です。
• 研磨条件（圧力、回転速度）を2段階で変更可能 1つの工程に2種類の動作を登録でき、脆い材質やエッジのある材質は低圧低速で開始し、途中で高圧高速に移行するなどの運用が可能です。
• 最大16件の研磨条件をメモリ可能 最大16件の研磨設定を保存できます。複数の試料を準備する際に各試料ごとに条件を設定でき、作業効率が向上します。

機械仕様
電源
単相100V 50/60Hz または単相200〜220V；三相200〜220V 50/60Hz；単相220V

寸法 / 重量
W450 × D460（背面まで）× H500 mm（ヘッドリフト時690 mm） / 65 kg

研磨エリア
ディスク寸法
研削ディスク：φ250 mm；研磨ディスク：φ250 mm；マグネットディスク：250 mm（ディスクは別売り）
ディスク回転速度
50〜400 rpm（前後切替可能）
モーター出力
400 W（100/200V：ギヤードモーター）
操作
防水タッチパネル、非常停止ボタン；タイマーによるデジタル自動停止；最大16件の研磨条件保存；ABC設定（3段階設定）
給排水機能
給水コックの開閉（給排水ホース付属）

試料回転領域
ホルター回転
50〜200 rpm（前後切替可能）
ホルダーモーター出力
AC 120 W ブラシレスモーター
試料数
1〜6個選択可能（φ50 mm使用時は最大3個）
試料ホルダー
25、30、40、50 mm；インチ径およびカスタムサイズ対応（ホルダーは別売り）
加圧力
試料あたり10〜50 N
潤滑装置
標準付属（アナログ流量調整式）
一次空気源
必要：0.5〜0.7 MPa（>0.7 MPaは別途レギュレータ必要）

仕様一覧

• 型式：Rana-3
• 電源：単相100V 50/60Hz または単相200〜220V；三相200〜220V 50/60Hz；単相220V
• 寸法：W450 × D460（背面まで）× H500 mm（ヘッドリフト時690 mm）
• 重量：65 kg
• ディスク寸法：φ250 mm（研削 / 研磨）；マグネットディスク 250 mm
• ディスク回転速度：50–400 rpm（前後切替可能）
• ディスクモーター出力：400 W（ギヤードモーター）
• ホルター回転：50–200 rpm（前後切替可能）
• ホルダーモーター出力：AC 120 W ブラシレスモーター
• 試料数：1–6選択（φ50 mm使用時最大3個）
• ホルダー寸法：25、30、40、50 mm；インチ径およびカスタムサイズ対応（別売り）
• 加圧力：試料あたり10–50 N
• 潤滑装置：標準付属、アナログ流量調整式
• 一次空気源：必要 0.5–0.7 MPa（>0.7 MPaは別途レギュレータ）
• 操作機能：防水タッチパネル、非常停止、デジタルタイマーストップ、最大16条件保存、ABC設定（3段階）
• 特別機能：設定秒での自動圧力増減、2段階プログラム可能な研磨条件、ディスク／ホルダーの前後回転、平行性維持のためのホルダー速度調整
