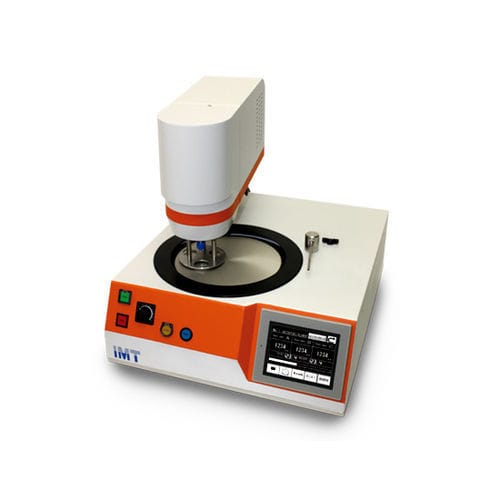

金属組織見本用研磨機 Q-roy

金属用試験管準備用産業用

製品概要
最大3試料のZ軸個別除去量制御に対応したコンパクトな自動研磨機。除去量は1 μm単位で設定可能で、除去値到達による自動停止または時間モードでの自動研磨が可能。タッチパネルとアナログ操作で直感的に操作できます。

主な特長

• 試料ごとのZ軸個別制御：3試料それぞれに対して方向（Z）方向の除去量を独立設定可能。試料ごとに5 μm〜5 mmの範囲で設定、H20 mmまで設定可能、分解能1 μm。ある試料が設定値に到達しても残りの試料の研磨は継続されます。
• 時間制御モード：時間による研磨制御が可能。1工程に異なる2つの動作を登録できます。
• Abrasive Auto Drip対応：オプションの自動研磨材滴下装置を装着することで、作業者の介在なしに仕上げ研磨を自動化できます。
• 除去誤差の補正：ディスクの振れやバフの弾性による研磨誤差を、あらかじめディスク面の振れ量を入力して補正するオフセット機能を搭載しています。

機械仕様

• ディスクサイズ：高精度研削ディスク φ223 mm または φ200 mm；高精度研磨ディスク φ200 mm；マグネットディスク φ200 mm（ディスクは別売り）。
• 研磨機能：最大3試料の個別荷重研磨（標準 φ25 / 30 / 40 mm；カスタムサイズ対応、ホルダー別売り）。
• 回転速度：ディスク 50–300 rpm（反転可能）；ホルダー 50–200 rpm。
• 加圧：個別荷重 5–30 N／試料。
• 操作：タッチパネル＋アナログボタン＋回転速度ノブ；除去値自動停止または時間自動停止を選択可能；自動給水 Start/Stop＋アナログ給水ボタン。
• 除去値：試料ごとに5 μm〜5 mm（1 μm単位）を入力可能；H20 mmまで設定可；最大5 mmの研削が可能。
• ヘッド機構：ヘッドの上下動作；ヘッドを上げた状態での手動研磨可能。
• エアー源：0.5–0.7 MPa（0.7 MPa以上は別途調整器が必要）。
• モーター出力：ヘッド 60 W ブラシレスモーター；ベース 120 W ブラシレスモーター。
• 電源：単相100 V または 単相220 V。
• 外形寸法・重量：W480 × D670（ドレンまで）× H500 mm（ヘッド上げ時 H650 mm）；45 kg。

技術仕様

• 型式：Q-roy
• 対応ディスク：φ223 mm、φ200 mm（研削／研磨／磁性ディスク）
• 試料収容数：最大3試料（標準 φ25 / 30 / 40 mm；カスタム対応）
• 除去分解能・範囲：1 μm単位；試料ごとに5 μm〜5 mm；H20 mmまで設定可能
• 回転速度：ディスク 50–300 rpm（反転可）；ホルダー 50–200 rpm
• 加圧：試料あたり 5–30 N（個別荷重）
• モーター：ヘッド用ブラシレス 60 W；ベース用ブラシレス 120 W
• 操作インターフェース：タッチパネル＋アナログボタン＋回転速度ノブ；自動停止モード選択（除去値または時間）
• 空気供給：0.5–0.7 MPa（より高圧は別途調整器必要）
• 電源：単相100 V または 220 V
• 重量・寸法：45 kg；W480 × D670 × H500 mm（ヘッド上げ時 H650 mm）
