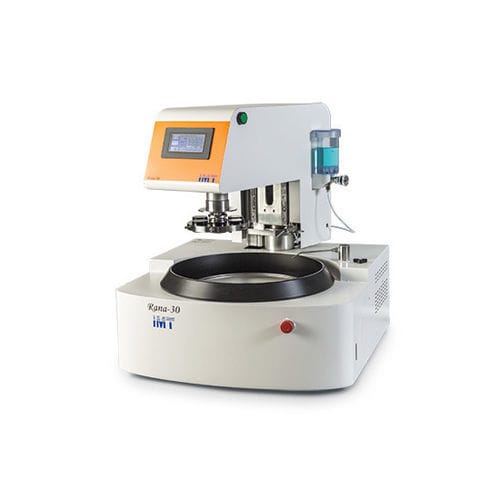

金属用研磨機 Rana-30

金属組織見本用産業用グラインダー

製品概要
二重始動ボタン式の安全機構を備えた自動研削・研磨機。Rana-30は最大16件の研磨条件を記憶でき、ABC設定（3段階の研磨工程）に対応し、効率的で再現性の高い試料前処理を実現します。

主な仕様

• 概要：トータルロードシステムを採用した卓上研磨機。研磨部は750Wサーボモーター、試料回転部は120Wブラシレスモーターで駆動。高トルクでディスク回転は最大400 rpm、最大加圧は400 Nです。
• ディスク容量：卓上機として最大Ø310 mmまでの研削ディスクに対応します。
• 安全：ヘッド左右のボタンを同時に押す必要がある二重始動ボタン設計で、巻き込み等の事故を防止します。
• オプション：例：平坦出し用試料ホルダー（ホルダーは別売り）。
• 平行度を損なわない研磨：推奨方法：ホルダーとディスクを同速・同方向で回転させること。Rana-30はホルダー回転速度の変更やディスク/ホルダー回転の反転が可能で、左利き研磨を含む柔軟な研磨が行えます。
• 推奨設定 — 研削 / 微細研磨：研削：SiCペーパーまたは研削パッド — ディスク回転 200 rpm / ホルダー 200 rpm。微細研磨：DIA＋研磨布 — ディスク回転 65–150 rpm / ホルダー 65–150 rpm。
• 自動加圧制御：所定秒数で自動的に圧力を増減させる設定が可能（運転中の圧力ランプ設定可）。
• 二段階の研磨条件変更：1つの研磨工程内で2種類の動作をプログラム可能（例：低圧/低速で開始し、脆弱材や縁部で増圧する等）。
• メモリ：最大16件の研磨条件を記憶し、複数試料の処理を効率化します。

機械仕様
電源：3相 200–220 V、50/60 Hz
外形寸法 / 質量：W600 × D745（排水口まで）× H675 mm / 105 kg

研磨部
ディスクサイズ：研削ディスク：Ø250 mm、Ø305 mm；研磨ディスク：Ø250 mm、Ø300 mm；マグネットディスク：Ø250 mm、Ø300 mm（ディスクは別売り）
ディスク回転速度：50–400 rpm（前後切替可能）
モーター出力：750Wサーボモーター
操作：防水式タッチパネル、非常停止ボタン装備；ヘッド左右のボタンでの自動研磨開始；最大16条件の保存；ABC設定（3段階設定）

試料回転部
ホルダー回転：50–200 rpm（前後切替可能）
モーター出力：AC 120W ブラシレスモーター
試料ホルダー：標準 Ø165 mm（オプションで最大 Ø200 mm）。ティアドロップ型：Ø10–40 mm × 6試料；長方形穴：×3。その他カスタムサイズ対応可（ホルダー別売り）。
加圧範囲：50–400 N
潤滑装置：自動滴下機能（間隔・量の調整可）
一次空気源：必要（0.5–0.7 MPa）。0.7 MPaを超える場合は別途レギュレーターが必要。

動画
Rana-30の動作を示すプロモーション／デモ動画あり。

仕様（テクニカルスペック）

• 型式：Rana-30
• Brand: IMT Co.,Ltd.
• 研磨モーター出力：750W サーボモーター
• ホルダーモーター出力：AC 120W ブラシレスモーター
• ディスク回転速度範囲：50–400 rpm（前後）
• ホルダー回転速度範囲：50–200 rpm（前後）
• 対応ディスクサイズ：研削 Ø250 mm、Ø305 mm；研磨 Ø250 mm、Ø300 mm；マグネット Ø250 mm、Ø300 mm
• 最大加圧：400 N（範囲 50–400 N）
• メモリ：最大16件の研磨条件を記憶
• ABC設定：3段階の研磨条件設定
• 自動加圧ランプ：秒単位で増減を設定可能
• 安全機構：二重始動ボタン（左右両方を押す必要あり）
• 操作インターフェース：防水タッチパネル、非常停止装置付
• 寸法（W×D×H）：600 × 745（排水口まで）× 675 mm
• 重量：105 kg
• 電源：3相 200–220 V、50/60 Hz
• 潤滑装置：間隔・量を調整可能な自動滴下式
• 一次空気源：必要 0.5–0.7 MPa（>0.7 MPa は別途レギュレーター）
