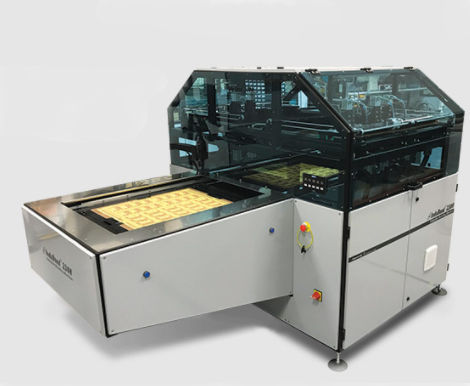

自動チップ用マイクロ シーラー 230N

InduBond ® 230Nは、多層プリント回路の内層とプリプレグのスタックアップをピンレジストレーションとボンディングするためのChemplate社製の新世代のインダクティブボンディングマシンです。このプロセスにより、ピンやハードツーリングプレートを必要とせずに多層基板を積層することができます。 このプロセスにより、内層間の高い見当精度（ツーリングテンプレート精度<10ミクロン）を得ることができ、再現性と信頼性が向上します。高精度のメカニカルピンでツーリングテンプレートにマウントされた多層スタックは、4つのInduBond®ヘッド（オプションで6つのヘッド）を使用したInduBond®技術で接着され、プリプレグ樹脂が溶融硬化するまで、すべての内層の接着スポットを均一にプレスして加熱することで、厚さ10mmまでの多層スタックの接着を保証します。ご要望により高くなります）。 ツーリングプレートはカスタマイズ可能で、2つの丸ピン、3つの丸ピン、複数の丸ピン、3-4スロットピン、またはその組み合わせである可能性があり、ツーリングテンプレートは軽くて取り外し可能です（機械に固定されていません）。これは、柔軟性を可能にするので、必要に応じて異なるツーリングプレートを持つことができます。 結果として得られるボンディングスポットは、厚すぎることのないフラットなものとなります。熱間プレスサイクルの膨張と収縮に耐えることができ、それにより、多層スタックアップの全層に最良の直線運動を提供し、反りや変形の原因となる内部応力を低減し、さらには内層間の歪みやズレを低減します。 技術データ 重量: 900Kg. 最大。内部の層のサイズ。L.750 x W.650mm (30x25")。 最少。内部の層のサイズ。L.250 x W.250mm (10x10")。
