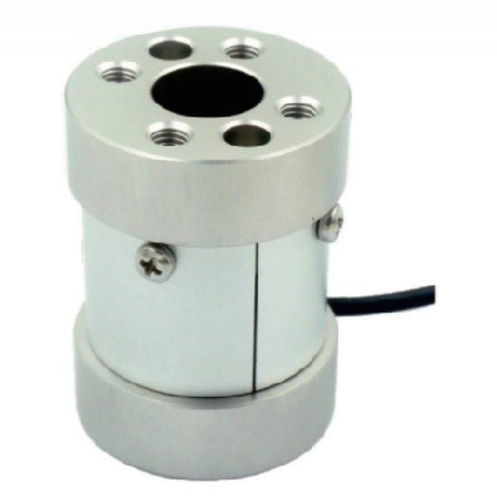

静的トルクセンサ ST-903

フランジ接続アナログ電圧出力

概要
静的トルクセンサー ST-903。時計回り／反時計回りの測定が可能。バージョンにより非常に小さいトルクから150 Nmまでの測定レンジをカバーします。

一般説明

• 出力はアナログのブリッジ（ひずみゲージ）で、表示・計測には信号処理／電子機器が必要です。
• 複数の測定容量が用意され、用途に応じて選択可能です。
• 産業環境での使用に対応する高い保護等級（IP65）を備えています。

仕様 / 技術データ

• 利用可能な容量：0.2 / 0.5 / 1 / 2 / 5 / 10 / 20 / 50 / 100 / 150 Nm
• 感度：1.5 ±10% mV/V
• オフセット：フルスケール（FS）の±2%
• 非直線性：FSの0.1%
• ヒステリシス：FSの0.1%
• 再現性：FSの0.05%
• クリープ（30分）：FSの0.1%
• 出力に対する温度影響：FSの0.05% / 10°C
• ゼロ点に対する温度影響：FSの0.05% / 10°C
• 入力抵抗：410 ±20 Ω
• 出力抵抗：350 ±10 Ω
• 絶縁：≥ 5000 MΩ / 100 Vdc
• 推奨供給電圧：5～15 V
• 最大供給電圧：20 V
• 温度補償範囲：-10～60 °C
• 動作温度：-20～80 °C
• 定格耐荷重限界：FSの120%
• 破壊荷重：FSの150%
• ケーブル長：Ø3 x 4000 mm
• 質量：0.2 kg
• 材質：アルミニウム合金
• 保護等級：IP65
• オプション：校正証明書（COFRACまたは同等）での出荷や、必要に応じて表示器／トランスミッタ／コンディショナとの組み合わせが可能です
