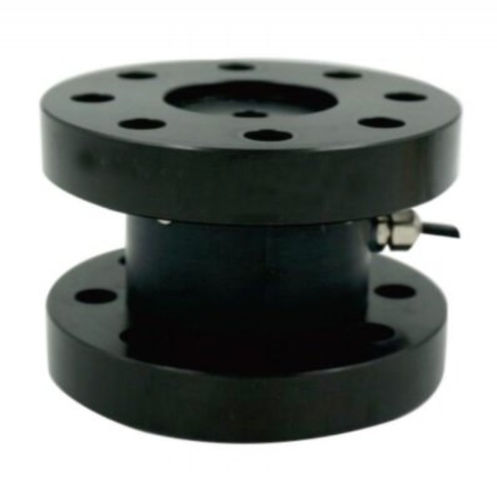

静的トルクセンサ ST-903-D

アナログIP65歪みゲージ

概要
ひずみゲージ式静的トルクセンサ ST-903-D。最大5000 Nmまでのトルク測定に対応します。

主な特長

• 測定範囲：0.2–5000 Nm（バリエーションあり）
• 高い直線性：0.2% FS
• 感度：1.5 mV/V
• 保護等級：IP65
• 材質：合金鋼

詳細説明
測定容量：0.2–5000 Nm。標準感度 1.5 ±20% mV/V。ゼロオフセット ±2% FS。非直線性 0.1% FS。ヒステリシス 0.1% FS。再現性 0.05% FS。クリープ（30分）：0.1% FS。温度による出力変動：0.05% FS/10°C。ゼロ点の温度影響：0.05% FS/10°C。入力抵抗：410 ±20 Ω または 785 ±20 Ω。出力抵抗：350 ±10 Ω または 700 ±10 Ω。絶縁抵抗：≥5000 MΩ / 100 Vdc。推奨供給電圧：5–15 V（最大20 V）。温度補償範囲：-10〜60 °C。動作温度：-20〜80 °C。許容荷重：120% FS。破壊荷重：150% FS。ケーブル長：Ø3 x 4000 mm。質量：モデルにより0.8〜12 kg。センサはアナログ出力（ひずみゲージブリッジ）を提供し、信号調整／取得用の電子機器が必要です。表示器やトランスミッタと組み合わせ可能。オプション：校正証明書（COFRAC、同等またはトレーサブル）。

仕様 / 技術仕様

• モデル：ST-903-D
• 測定範囲：0.2–5000 Nm
• 感度：1.5 ±20% mV/V
• オフセット：±2% FS
• 非直線性：0.1% FS
• ヒステリシス：0.1% FS
• 再現性：0.05% FS
• クリープ（30分）：0.1% FS
• 温度影響（出力）：0.05% FS/10°C
• 温度影響（ゼロ）：0.05% FS/10°C
• 入力抵抗：410 ±20 Ω / 785 ±20 Ω
• 出力抵抗：350 ±10 Ω / 700 ±10 Ω
• 絶縁：≥5000 MΩ / 100 Vdc
• 推奨供給電圧：5–15 V（最大20 V）
• 温度補償：-10〜60 °C
• 動作温度：-20〜80 °C
• 許容荷重：120% FS
• 破壊荷重：150% FS
• ケーブル長：Ø3 x 4000 mm
• 質量：0.8〜12 kg（バージョンによる）
• 材質：合金鋼
• 保護等級：IP65
• 出力：アナログ信号（ひずみゲージブリッジ）
