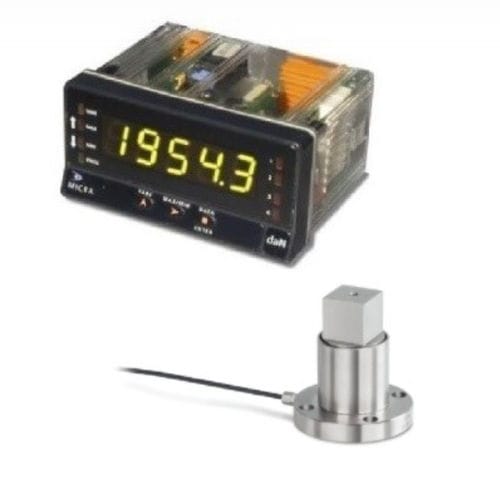

静的トルクセンサ DC-Y1 + MICRA-M

正方形接続デジタルアナログ

概要
静的トルク計測チェーンで、センサDC-Y1と多機能デジタル表示器MICRA Mの組み合わせです。静的トルクの監視および測定、手動トルクレンチの試験、静的トルク荷重の伝達を目的としています。

主な機能
測定範囲：0〜5 Nm … 0〜500 Nm
高精度：フルスケールの総合誤差0.5 %
簡単かつ迅速な取付け
高いねじり剛性
定格感度：1.0〜1.5 mV/V（定格荷重により異なる）
4線接続

MICRA M表示器（組合せ）
設定可能な多機能デジタル表示器。基本キットは取付けプレート、プログラム可能なトリカラー表示器、電源で構成されます。
表示機能、リモートホールド、最大/最小値の読み取りと記憶（ピーク/値）、タレ/リセット、多数のプログラム可能な論理機能。
状態表示や測定種類の識別用にTRICOLOR LED表示（緑／橙／赤）。

受け入れ可能な入力と信号

• ロードセル：mV/V、mV
• プロセス：±10 Vdc、±20 mA、ポテンショメータ
• 温度：Pt100プローブ、熱電対 J、K、T 種類

出力とオプション
アナログおよびデジタル出力はオプションで利用可能（要問い合わせ）。構成によりRS232／RS485（デジタル出力）オプションあり。

電源および電子特性
電源：85〜265 Vac / 100〜300 Vdc
サイズ（mm）：96 x 48 x 60
分解能：±15 bit
読み取り：20回/s

利用可能なレンジ表
レンジ
5 Nm, 10 Nm, 20 Nm, 50 Nm, 100 Nm, 200 Nm, 500 Nm

校正証明書
COFRAC校正証明書、COFRAC相当またはCOFRAC関連の証明書をオプションで提供可能（要問い合わせ）。

仕様 / 技術仕様

• 測定範囲：0〜5 Nm … 0〜500 Nm（バリエーション：5、10、20、50、100、200、500 Nm）
• 精度：総合誤差0.5 % フルスケール
• 定格感度：1.0〜1.5 mV/V（荷重により）
• 接続：4線
• 取付け：簡単かつ迅速
• 剛性：高いねじり剛性
• 関連表示器：MICRA M（多機能デジタル表示器）
• 表示器およびセンサ電源：85〜265 Vac / 100〜300 Vdc
• 表示器サイズ：96 x 48 x 60 mm
• 分解能：±15 bit
• サンプリング速度：20読み取り/s
• 受け入れ入力：mV/V、mV、±10 V、±20 mA、ポテンショメータ、Pt100、熱電対 J/K/T
• 出力：アナログおよびデジタルのオプション（RS232/RS485 は要問い合わせ）
• オプション：COFRAC校正証明書または同等（要問い合わせ）
