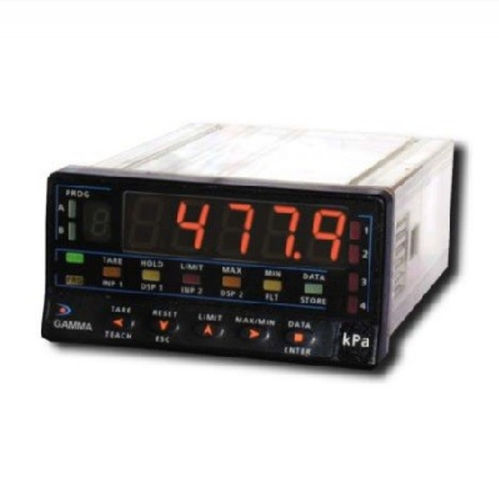

デジタル重量表示装置 GAMMA-M

パネル設置用4-20 mA0-10 V

概要
GAMMA-M表示器はプロセス単位での直接表示を行う計測・制御用機器で、幅広い入力信号に対応し、高周波変換により高速な値の取得を可能にします。

受け入れ可能な入力

• ロードセル：mV/V、mV
• プロセス：±10 VDC、±20 mA
• ポテンショメータ（変位センサ）

センサ供給電圧（内部ジャンパで選択可能）
24 V（30 mA）、2.2 V（30 mA）、5 V または 10 V（120 mA） — ロードセル4台まで対応。

性能

• 変換速度：555 Hz（測定：555回/秒）
• ピークおよび最小値を最短2.1 msで検出可能
• 分解能：±15ビット
• 寸法（mm）：96 x 48 x 120

出力および通信オプション

• オプションのアナログ出力：0–10 V または 4–20 mA（200測定/秒）
• リレー出力：2または4しきい値、または4つのオプトカプラ、応答時間2.1 ms
• 通信：RS232CまたはRS485（プロトコル：DITEL、ISO1745、MODBUS-RTU）

信号処理
安定化とプロセス適合のため、3種類のフィルタによるプログラム可能な処理を備えています。

特徴 / 仕様

• 電源：115–230 VAC
• 入力：mV/V、mV、±10 VDC、±20 mA、ポテンショメータ
• 内部センサ電圧：24 V（30 mA）、2.2 V（30 mA）、5 V（120 mA）、10 V（120 mA）
• 容量：ロードセル最大4台まで給電可能
• 分解能：±15ビット
• 読み取り速度：555測定/秒
• 最短検出時間：2.1 ms
• 寸法（mm）：96 x 48 x 120
• オプション出力：0–10 V、4–20 mA
• 論理出力：リレー（2または4しきい値）または4オプト
• オプション通信：RS232C、RS485（DITEL、ISO1745、MODBUS-RTU）
• プログラム可能フィルタ：3種類
