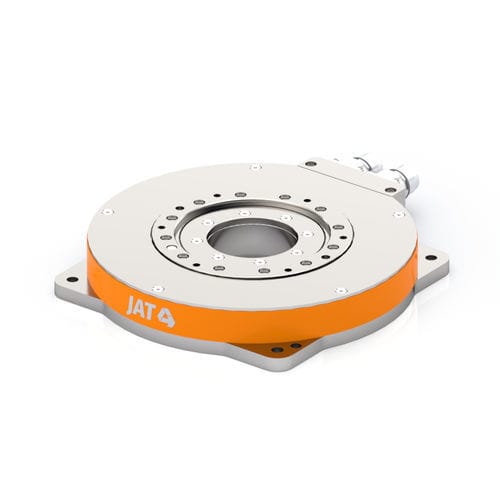

電動式円テーブル HRT-160

縦型コンパクトサーボドライブ

モジュール式回転テーブルシステムのポートフォリオのHRT-160回転テーブルは、接続可能な完全なユニットとして設計されています。 回転テーブルには、サーボモーターやアンプなど、正確に一致した駆動部品が含まれています。 全高がわずか28mmの回転テーブルは、直接駆動としてトルクモーター、転がり軸受、増分測定システムを標準装備しています。 固定されたセンター開口部は、パイプを導通するために使用することができ、設置を容易にする。 さまざまなフィールドバスインターフェースやケーブル長など、さまざまなオプションが用意されています。 一般データ： ✓ コンパクト設計 ✓ ダイレクトドライブとしてのトルクモーター ✓ 内蔵インクリメンタルエンコーダ（オプションの正弦/余弦、絶対） ✓ オプション：各種ベアリング、保持ブレーキ、各種ケーブルコンセント、長さ ✓ サーボアンプを含む完全なシステムとして利用可能フィールドバスインターフェイス 技術データ: ✓ Max. DCリンク電圧 325 VDC ✓ ピークトルク 8,8 から 21,4 Nm ✓ 定格トルク 2,5 へ 3,4 Nm ✓ 繰り返し精度 ±0,3 アーク秒
