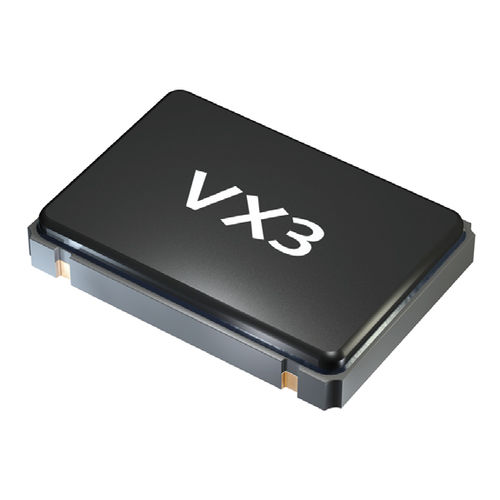

クリスタルオシレーター VX3

電気機械式SMD工業用

オシレータ VX3 - 1.8 V - ストップ機能付きSMD発振器、7.0 x 5.0 mm - 広温度域用の好ましいタイプ - フルセラミックパッケージ 周波数範囲 0.5 ~ 40.0 MHz 要求に応じてより高い周波数 40.1 ~ 125.0 MHz 周波数安定性 総じて ± 20 ppm ~ ±100 ppm 表1を見る 現在の消費量は、表2を参照してください。 電源電圧 VDC 1.8V±10 動作温度 -10 °C ~ +70 °C / -40 °C ~ +85 °C 貯蔵 -55 °C ~ +125 °C 出力の立ち上がりと立ち下がりの時間は表3を参照してください。 最大負荷30 pF 最大電流 2.8 mA ( 40 MHz) ローレベル最大 0.1 x VDC ハイレベル 最小0.9 x VDC 出力イネーブル時間 max.10 ms 出力ディセーブル時間 max.200 ns 起動時間最大10ms スタンバイ機能停止 待機電流 max.10 µA ( 40 MHz) 位相ジッタ 12 kHz ~ 20.0 MHz < 1.0 ps RMS 対称性（0.5 x VDC） 45% ~ 55% typ.(40% ~ 60% max.)
