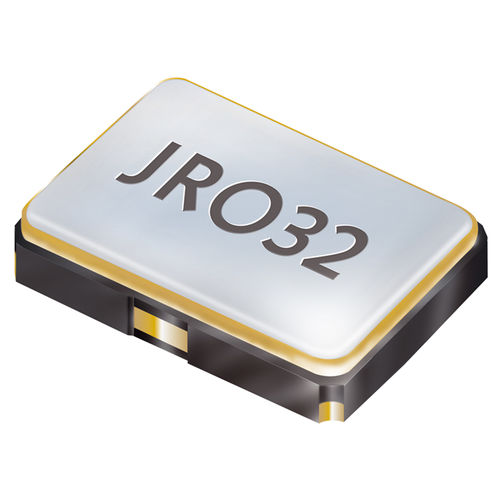

発振器 JRO32 - 32.768 kHz
- セラミック/金属パッケージ、3.2 x 2.5 mm
- リアルタイムクロック(RTC)用低消費電力タイプ
- 音叉型水晶を使用
- 可変電源電圧 1.5 - 5.0 V
周波数32.768kHz
25℃での周波数許容差 +5 ±20 ppm
温度に対する周波数の安定性
(+25 °Cでの周波数を参照)
-90 ppm ~ +10 ppm for -20 °C ~ +70 °C
-140 ppm ~ +10 ppm for -40 °C ~ +85 °C
消費電流(無負荷時) 2.5μA(5.0V)、1.5μA(3.3V
電源電圧範囲 VDC 1.5V ±10% ~ 5.0V ±10
動作温度 -10 °C ~ +70 °C / -40 °C ~ +85 °C
貯蔵 -55 °C ~ +125 °C
出力立ち上がり・立ち下がり時間 200 ns
最大負荷15 pF
最大電流400 µA
ローレベル max. 0.4 V
ハイレベル最小値VDC -0.4 V
出力イネーブル時間 0.15秒/typ.
出力ディセーブル時間 max.150 ns
起動時間最大1 s
スタンバイ機能トライステート
待機電流最大値1μA
対称性(0.5 x VDC 40% ~ 60% max.
---
