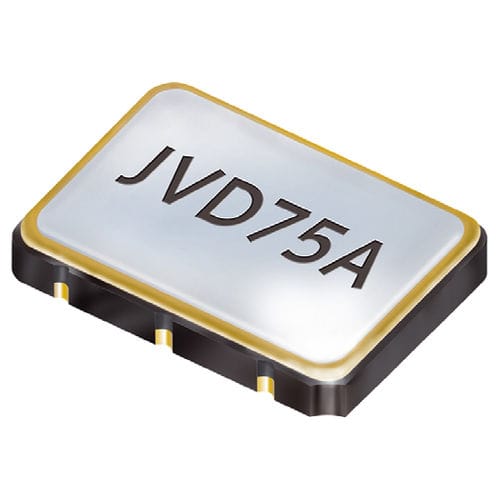

電圧制御水晶発振器（VCXO）オシレーター JVD75A

電気機械式SMD位相騒音用弱水準器

発振器 VCXO - LVDS - SMD LVDS VCXO、7.5 x 5.0 mm - MESA技術で水晶振動子を使用 - 低位相雑音＋ジッタ - 相補的LVDS出力、低EMI - セラミック/金属パッケージ 周波数範囲 50.0 ~ 700.0 MHz すべての周波数の安定性* ± 25ppm / ± 50ppm 周波数可変範囲 最小±80ppm 引張り制御電圧 1.65V±1.5V***. 引き込み制御入力インピーダンス min. 消費電流 80 mA max. 電源電圧 VDC 3.3V ±5 動作温度 -10°C ~ +70°C / -40 °C ~ +85 °C 貯蔵 -40°C ~ +85 °C 出力立ち上がり＆立ち下がり時間 1.0 ns (20% ～ 80% of Vpp) 負荷名100 � 差動 スイング最小0.35 Vp-p オフセット電圧 1.25 V ± 0.125 V スタンバイ機能 出力イネーブル時間 max.10 ms 出力ディセーブル時間 max.150 ns 起動時間最大10ms 位相ジッタ 12 kHz ~ 20.0 MHz < 1.0 ps RMS Vppの50%での対称性 45% ~ 55% typ.(40% ± 60% max.)
