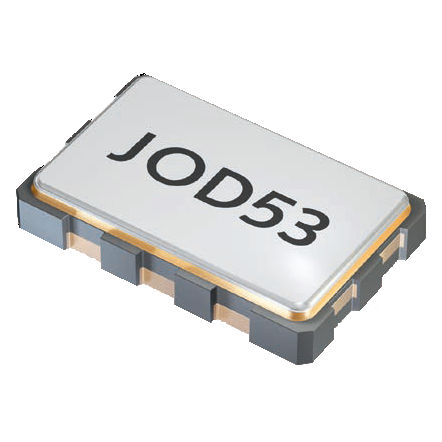

XOオシレーター JOD53

電気機械式SMD工業用

発振器JOD53 - LVDS - SMD低電圧LVDS発振器、5.0 x 3.2 mm - 高速LVDSロジックを駆動 - コンプリメンタリーアウト、低EMI - コンパクト＆フラットセラミック/メタルパッケージ 周波数範囲 65.0 ~ 190.0 MHz すべての周波数安定度* ±25 ppm ~ ±100 ppm (表 1 参照) 消費電流 25 mA max. 電源電圧 VDC 3.3V±5% / 2.5V±5 動作温度 -20°C ~ +70°C (TO) -40°C ~ +85 °C (T1) -40°C ~ +125 °C (T2 ∆) -40°C ~ +125 °C (T3 ∆) 貯蔵 -55 °C ~ +125 °C 出力立ち上がり＆立ち下がり時間 0.4 ns (20% ～ 80% of Vpp) 負荷名100 � 差動 スイング最小値 0.33 Vp-p typ./ 0.25 Vp-p以上 オフセット電圧 1.25 V ± 0.125 V 出力イネーブル時間 max.10 ms 出力ディセーブル時間 max.200 ns 起動時間最大10ms スタンバイ機能停止 待機電流最大値10 µA 位相ジッタ 12 kHz ~ 20.0 MHz < 0.5 ps RMS Vppの50%で対称性 45% ~ 55% typ.(T3の場合は40%〜60%)
