CNC切断および機械加工システム XM-P series

多機能アルミフレーム用不特定

概要
XM Series をご紹介します — プラズマ、ウォータージェット、ルーターを含む、エントリーレベルながら高度な産業用切断・加工ソリューションのファミリーで、精度、効率、信頼性を念頭に設計されています。Jekran 製のこれらの機械は、精密切断、製作、CNC ルーティング向けの扱いやすいシステムを必要とするユーザーを対象としています。

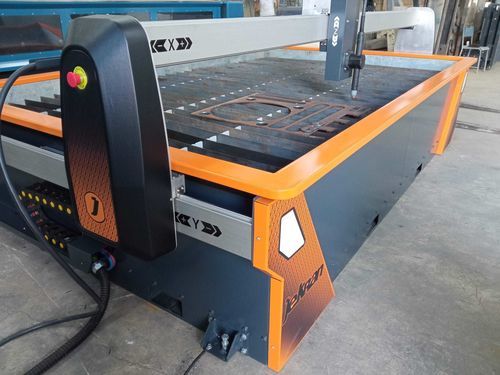

XM-P — エントリーレベル上位のプラズマ
精密切断を再定義します。XM-P プラットフォームは、アクセスしやすいレベルでの効率性と信頼性を提供します。導電性金属全般での汎用性を意識して設計されており、クリーンで制御された切断を実現するスリムなトーチ設計、直感的な操作インターフェース、複雑形状に対応する適応型プラズマ技術、厳しい作業負荷に耐える堅牢な構造を備えています。

• 高性能トーチ設計：安定したアーク制御、最適化された熱分布、スラグ低減、消耗品寿命の延長。
• スマート制御と適応出力：材料種および厚さに応じて切断パラメータを動的に調整する精密電子制御により、鋼、アルミニウムおよびその他の導電性金属で一貫した結果を実現します。
• 耐久性と使いやすさを重視：長寿命コンポーネントと操作しやすい設計により、あらゆる技術レベルのオペレーターに適した堅牢かつ洗練された構造。

XM-W — エントリーレベル上位のウォータージェット
精度と使いやすさの両立。XM-W は、熱変形を伴わずに金属、プラスチック、石材を切断する 3 軸ウォータージェットソリューションです。堅牢なポンプシステムと効率的な研磨材供給を組み合わせ、滑らかな切断、研磨材の無駄を最小化、保守の簡素化を実現します。直感的な操作により、試作から生産まで幅広く適用できます。

XM-R — エントリーレベル上位のルーター
精密ルーティングを手の届くものに。XM-R は木工、プラスチック、軽金属向けに設計されています。安定したスピンドルシステム、スマートモーション制御、直感的なインターフェースを備え、セットアップが容易で信頼性の高い繰返し精度を提供します。剛性の高いフレームと設計コンポーネントにより、長期にわたる一貫した性能をサポートします。

技術仕様（表形式の概要）
XM-P (Plasma) — 表
Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Torch unit | Footprint (m)*
XM-P (Entry level plasma) | XM-P 44 (4ftx4ft) | 1250 | 1250 | 125 | 25 | +/- 0.03 | +/- 0.02 | Hypertherm or GYS | 2.8x1.8
XM-P | XM-P 84 (8ftx4ft) | 2450 | 1300 | 125 | 25 | +/- 0.03 | +/- 0.02 | Hypertherm or GYS | 3.8x1.8
XM-P | XM-P 105 (10ftx5ft) | 3100 | 1530 | 125 | 25 | +/- 0.03 | +/- 0.02 | Hypertherm or GYS | 4.4x2.1

XM-W (Waterjet) — 表
Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
XM-W (Entry level waterjet) | XM-P 44 (4ftx4ft) | 1250 | 1250 | 125 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar | 2.8x1.8
XM-W | XM-P 84 (8ftx4ft) | 2450 | 1300 | 125 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar | 3.8x1.8
XM-W | XM-P 105 (10ftx5ft) | 3100 | 1530 | 125 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar | 4.4x2.1

XM-R (Router) — 表
Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Spindle Motor** | Footprint (m)*
XM-R (Entry level router) | XM-P 44 (4ftx4ft) | 1250 | 1250 | 125 | 25 | +/- 0.03 | +/- 0.02 | VEM High Speed Motor | 2.8x1.8
XM-R | XM-P 84 (8ftx4ft) | 2450 | 1300 | 125 | 25 | +/- 0.03 | +/- 0.02 | VEM High Speed Motor | 3.8x1.8
XM-R | XM-P 105 (10ftx5ft) | 3100 | 1530 | 125 | 25 | +/- 0.03 | +/- 0.02 | VEM High Speed Motor | 4.4x2.1

注意
* フットプリント寸法は目安です。コンソール、ポンプ、バルクホッパー、砥粒回収装置などの補助機器は、顧客の作業スペースに合わせて別の配置が可能です。
** ルーター用のスピンドルモータはブランドや出力が異なるオプションが利用可能で、構成によって選択肢が変わります。
