ウォータージェット切断機 Combo seriesプラズマ複合材料用多層材料用
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- プラズマ, ウォータージェット
- 切断材料
- 複合材料用, 多層材料用
- 切断製品
- 板金用
- 制御タイプ
- CNC
- 用途
- 産業用, 金属製作用
- 相
- 三相
- 構成
- 大型, ガントリータイプ, マルチヘッド
- その他の特徴
- 自動, 高精度, 高速, プログラム可能, 組み合わせ式
- X軸移動距離
4,100 mm, 6,100 mm
(161.42 in, 240.16 in)- Y軸移動距離
2,100 mm
(82.68 in)- Z軸移動距離
200 mm
(8 in)- 切断速度
25 m/min
- レーザー出力
最少: 22,000 W
最大: 30,000 W
- 繰り返し切断精度
0.02 mm
(0.0008 in)- 作動圧力
4,000 bar
(58,015.1 psi)- 精度
0.03 %
詳細
製品概要

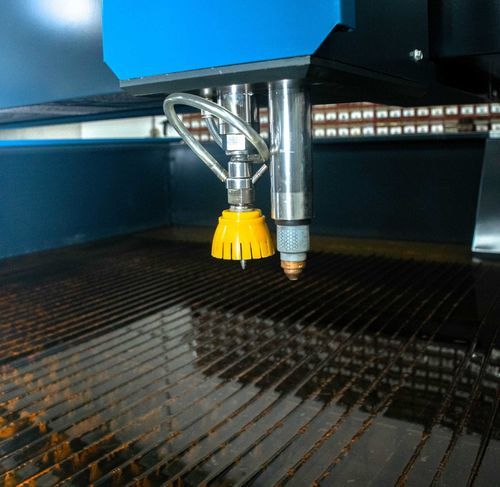

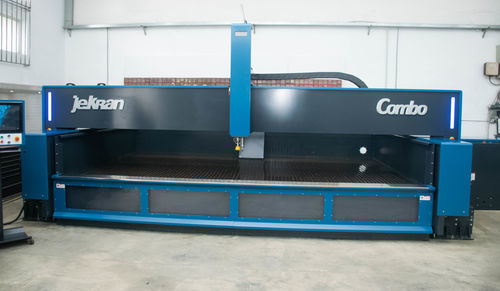

Comboは、ウォータージェットヘッドとプラズマヘッドを単一のガントリに統合したデュアルノズルのハイブリッド切断プラットフォームです。複合素材の生産を想定して設計されており、高速のプラズマ切断と熱をかけない精密なウォータージェット切断を金属、合金、複合材、積層材に対して実行できます。設計は両ヘッドの統合運用と省スペース化を重視しています。
主な特徴
表：モデルと技術マトリクス
Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
Combo | 4021-Combo | 4100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 8.5x3.4
Combo | 6021-Combo | 6100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 10.5x3.4
表：ポンプ / 直結駆動オプション
Model / Option | Model 22 Direct Drive | Model 30 Direct Drive
Electric Servo Motor Power | 30 HP (22 kW) | 40 HP (30 kW)
Efficiency | >= 90% | >= 90%
Output Pressure PSI | 58,000 psi | 58,000 psi
Output Pressure Bar | 4000 Bar | 4000 Bar
Orifice & Flow Rate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Footprint LxWxH (pump unit example) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)
ポンプ & プラズマの選択肢
利用可能なウォータージェットポンプはModel 22（22 kW / 30 HP）とModel 30（30 kW / 40 HP）の直結駆動タイプで、最大58,000 psi（4,000 bar）に対応します。プラズマユニットはHyperthermまたはGYSを選択可能です。穴径と流量の組み合わせにより、材料に応じた切断品質を実現します。
性能と精度
Comboの直線精度は±0.03 mm、繰り返し精度は±0.02 mmです。最大送り速度はモデルと構成により最大25 m/minに達します。適応型センサが材料に合わせて切断パラメータを自動調整します。
使用例
高速金属切断と複合材や積層材に対する熱を加えない細部加工の両方を必要とする製造環境に適しています。典型的な用途は精密金属加工、オーダーメイド製作、混合材料の生産バッチです。
注記
*記載の設置寸法は目安です。HPポンプ、バルクホッパー、ガーネット除去構造、コンソールは作業スペースに合わせて配置可能です。
技術仕様
Comboは、ウォータージェットヘッドとプラズマヘッドを単一のガントリに統合したデュアルノズルのハイブリッド切断プラットフォームです。複合素材の生産を想定して設計されており、高速のプラズマ切断と熱をかけない精密なウォータージェット切断を金属、合金、複合材、積層材に対して実行できます。設計は両ヘッドの統合運用と省スペース化を重視しています。
主な特徴
- ウォータージェットとプラズマ技術を組み合わせたハイブリッド2モード切断システムで生産の柔軟性を実現。
- 独立したノズル制御により、ウォータージェットとプラズマの同時または選択運転が可能。
- 素材適応インテリジェンス：センサと制御が素材の種類と厚さを検知し、切断パラメータを自動調整。
- モード間のシームレスな切替で、同一プログラム内でウォータージェットの仕上げとプラズマの荒加工を実行。
- 高精度の経路制御により、先進的な製作用途で再現性のある結果を提供。
表：モデルと技術マトリクス
Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
Combo | 4021-Combo | 4100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 8.5x3.4
Combo | 6021-Combo | 6100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 10.5x3.4
表：ポンプ / 直結駆動オプション
Model / Option | Model 22 Direct Drive | Model 30 Direct Drive
Electric Servo Motor Power | 30 HP (22 kW) | 40 HP (30 kW)
Efficiency | >= 90% | >= 90%
Output Pressure PSI | 58,000 psi | 58,000 psi
Output Pressure Bar | 4000 Bar | 4000 Bar
Orifice & Flow Rate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Footprint LxWxH (pump unit example) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)
ポンプ & プラズマの選択肢
利用可能なウォータージェットポンプはModel 22（22 kW / 30 HP）とModel 30（30 kW / 40 HP）の直結駆動タイプで、最大58,000 psi（4,000 bar）に対応します。プラズマユニットはHyperthermまたはGYSを選択可能です。穴径と流量の組み合わせにより、材料に応じた切断品質を実現します。
性能と精度
Comboの直線精度は±0.03 mm、繰り返し精度は±0.02 mmです。最大送り速度はモデルと構成により最大25 m/minに達します。適応型センサが材料に合わせて切断パラメータを自動調整します。
使用例
高速金属切断と複合材や積層材に対する熱を加えない細部加工の両方を必要とする製造環境に適しています。典型的な用途は精密金属加工、オーダーメイド製作、混合材料の生産バッチです。
注記
*記載の設置寸法は目安です。HPポンプ、バルクホッパー、ガーネット除去構造、コンソールは作業スペースに合わせて配置可能です。
技術仕様
- 商品名：Combo
- 利用可能モデル：4021-Combo、6021-Combo
- X軸移動量：4100 mm（4021）、6100 mm（6021）
- Y軸移動量：2100 mm
- Z軸移動量：200 mm
- 最大速度：25 m/min
- 直線精度：±0.03 mm
- 繰り返し精度：±0.02 mm
- ポンプオプション：Model 22（30 HP / 22 kW）または Model 30（40 HP / 30 kW）
- 出力圧力：最大58,000 psi / 4,000 bar
- ノズル & 流量：0.011" / 0.82 gpm（0.3 mm / 3.1 lpm）および 0.014" / 1.1 gpm（0.35 mm / 4.2 lpm）
- プラズマユニット：Hypertherm または GYS
- 設置例：8.5 x 3.4 m（4021 レイアウト）、10.5 x 3.4 m（6021 レイアウト）
