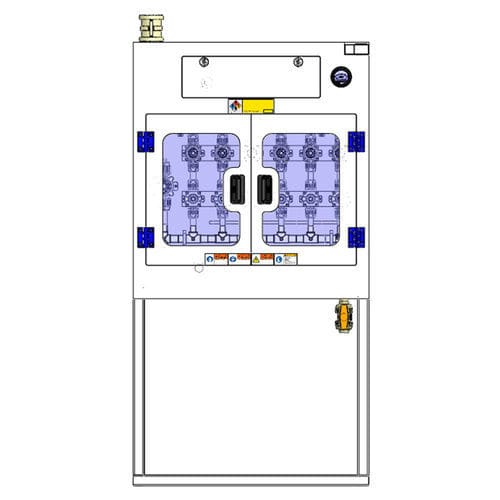

床置きキャビネット JW series

ガス用

技術データ
モデル: JW-200-VMB-C、JW-100-VMB-C
物理的寸法: 4S：W650*D275*H1750、6S：W850*D275*H1750、8S：W1050*D275*H1750（ユーザーの要件に応じて特別にカスタマイズ可能）
制御盤電源: 24V（VMB 電子制御部品は工場の中央制御システムに接続可能）
圧縮空気: CDA、1/4"クイックカップリング
廃棄物排出口: ドレン、PP DN20 フュージョンソケット
キャビネットの換気: 外径 50MM、85m³/時
標準装備: PPシェル + 透明PVC観察窓 + PFA内部パイプバルブ部品、漏れ警報

オプション

• アップ
• エモ
• 取扱説明書
• 排気圧力モニター
• ドアセンサー

説明
高純度ガス用に設定可能なVMB（バルブマニホールド）ボックス。モジュール構成（4S/6S/8Sなど）で提供され、キャビネット本体はPPシェル、観察窓は透明PVC、内部の流路部材はPFA等の高純度対応素材を採用。電子制御部は24Vで、工場中央制御と連携可能。圧縮空気給気やドレン排出口、換気仕様など、実運用に必要なインターフェースを備える。オプションにより機能拡張が可能。

Caractéristiques / spécifications techniques

• Modèles: JW-200-VMB-C、JW-100-VMB-C
• Dimensions physiques: 4S W650×D275×H1750、6S W850×D275×H1750、8S W1050×D275×H1750（カスタマイズ対応）
• Alimentation du tableau de contrôle: 24V（中央制御システム接続可）
• Air comprimé: CDA、1/4" クイックカップリング
• 排水: ドレン、PP DN20 フュージョンソケット
• 換気: 外径50mm、85m³/時
• 標準装備: PPシェル、透明PVC観察窓、PFA内部配管/バルブ部品、漏れ警報
• オプション: アップ、エモ、取扱説明書、排気圧力モニター、ドアセンサー
