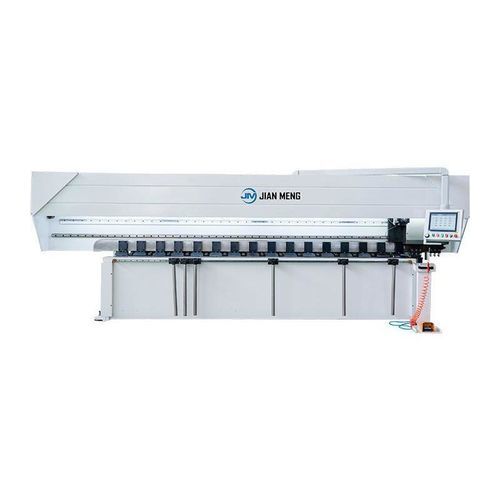

自動グルービングマシン

V字形CNC

製品概要
垂直V溝機は、最大120 m/minの溝切削速度と±0.02 mmの繰り返し精度を持ち、ステンレス鋼やアルミニウム合金などのさまざまなプレートに対応しています。油圧自動クランプシステム、15インチの産業用タッチスクリーンでワンクリックプログラミングが可能で、効率的で正確な予備曲げ加工をサポートします。

垂直構造
垂直Vカット機は、フレーム構造と低合金、高強度の構造用鋼作業台を採用しています。統合されたボトムフィルムは一度に形成され、ミラープレート上で加工しても痕跡を残しません。全体の機械は電気炉で焼き戻しされ、溶接応力を除去し、輸入CNC加工センターを通じて一度にクランプされて形成され、各取り付け面が平行かつ垂直であることを保証します。サンドブラスト処理によりコーティング品質が保証されます。操作中、ナイフホルダーは静止し、ボードはフィードによって移動されます。溝の深さと距離は正確に制御され、優れた全体的な剛性、耐久性、安定性を実現します。

CNCシステム
垂直V溝機は、シートメタルのサイズと内外径の要件に基づいて溝間隔を自動的に計算できるインテリジェントなCNCシステムを備えており、正確な位置決めを実現します。ワンクリックループプログラミングにより、プログラミング時間を80％削減します。視覚的なグラフィック編集、手描きとインポートデザインをサポートします。リアルタイムの曲げ効果シミュレーションにより、入力エラーを回避し、材料の無駄を減らし、効率的で安定した生産を実現します。

合金ブレードホルダー
垂直Vカット機は、統合されたツールホルダーと完全自動の自己潤滑システムを採用しています。ツールホルダーは潤滑のために上下に同期して移動し、摩擦損失を効果的に減少させ、寿命を延ばします。ユニークな3ブレード分布設計により、切削量を均等に分配し、ワークピースの変形を減少させます。オプションのマイクロ冷却装置は、さらにツール寿命を延ばし、生産コストを削減できます。ユニバーサルツールクランプインターフェースは、白鋼ツールと合金ツールの交換をサポートし、さまざまな加工ニーズに対応し、高精度で効率的かつ安定した生産を支援します。

作業台面
垂直溝機は、炭素工具鋼作業台を採用しています。高周波焼入れ後、硬度は55-60HRCに達し、ステンレス鋼よりもはるかに高く、傷や変形を効果的に防ぎます。作業台の平坦度が≤±0.03mmであることを保証し、V溝の精度を向上させ、機器の寿命を延ばします。密集した圧力足と油圧システムを備えており、クランプ力は安定して信頼性があります。

高精度伝送
垂直Vカット機は、フルサーボモーターと遊星ギアボックスを備えており、高トルク、高精度、低エネルギー消費、迅速な応答を提供します。クロスビーム伝送は、研削斜歯車と高精度斜ラックの二重ガイドレール構造を採用しており、安定して効率的な可変周波数速度調整を実現し、高速チップフィードと安定した加工を実現し、さまざまな加工ニーズに対応し、生産効率を大幅に向上させます。

技術仕様

• シートメタルの加工範囲（mm）：1250×3200、1250×4000、1500×3200、1500×4000、1500×6000
• 加工可能なシート厚さ（mm）：0.4-6.0
• V字溝とエッジの間の距離Min（mm）：10
• テーブルの平坦度（mm）：±0.03
• X軸に平行な最大軸速度（m/min）：120
• Y軸に平行な最大軸速度（m/min）：60
• メインサーボモーターの出力（kW）：5.5
• 繰り返し位置決め精度（mm）：0.015
• 寸法（mm）：4900×2350×2000、5700×2350×2000、4900×2600×2000、5700×2600×2000、7700×2600×2000

特徴 / 技術仕様

• 溝切削速度：最大120 m/min
• 繰り返し精度：±0.02 mm
• ステンレス鋼、アルミニウム合金などに対応
• 油圧自動クランプシステム
• 15インチ産業用タッチスクリーン
• ワンクリックプログラミング
• 高強度構造用鋼作業台
• 自己潤滑システムを備えた統合ツールホルダー
• 3ブレード分布設計
• 炭素工具鋼作業台、硬度55-60HRC
• フルサーボモーターと遊星ギアボックス
• 二重ガイドレール構造、研削斜歯車、高精度ラック
• テーブルの平坦度≤±0.03mm
• 繰り返し位置決め精度0.015 mm
