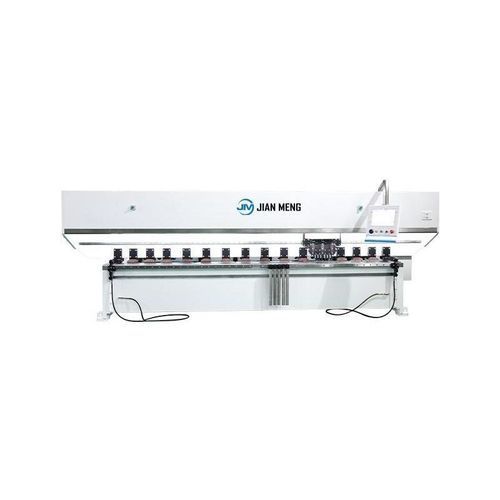

V字形グルービングマシン
CNC
お気に入りに追加する
商品比較に追加する
特徴
特性
CNC, V字形
詳細
製品概要
油圧式自動クランプシステム
ワンクリックでプログラミング可能な15インチ工業用タッチスクリーン
ステンレス鋼、アルミニウム合金、およびその他のプレートに対応
最大加工速度：120 m/分
繰り返し精度：±0.02 mm
これは自動翻訳です (英語の原文を読む)
Jian Mengのその他の関連商品
V grooving machine
V字形グルービングマシン
GSUM
CNC
自動グルービングマシン
V字形
CNC
自動グルービングマシン
V字形
CNCグルービングマシン
V字形
横型
の全商品を見る
関連サーチ
グルービングマシン
CNCグルービングマシン
自動グルービングマシン
*価格には税、配送費、関税また設置・作動のオプションに関する全ての追加費用は含まれておりません。表示価格は、国、原材料のレート、為替相場により変動することがあります。
出展企業一覧
</li><li>ビジュアル・グラフィック編集(手書き図面とインポート設計をサポート)</li><li>リアルタイム曲げ効果シミュレーション</li><li>効率的で安定した生産</li></ul>
<b>ダブルナイフホルダー</b
二重刃物ホルダーの設計により、前後の加工が可能になり、戻り時間とパワーをフルに活用し、厚板加工の効率を50％向上させます。各ツールホルダーには3本のナイフが装備され、切削量を均等に配分し、ワークの変形リスクを低減します。マイクロ冷却装置をサポートし、工具寿命の延長とコスト削減を実現。ユニバーサルツールクランプインターフェースは、白鋼と合金ナイフの両方に対応し、様々な加工ニーズに対応。
<ul><li>前後加工用デュアルツールホルダー</li><li>厚板加工の効率アップ：50%向上</li><li>均一な切断と変形低減のため、ホルダーごとに3つのナイフを使用</li><li>マイクロ冷却装置をサポート</li><li>ユニバーサルツールクランプインターフェース（白鋼および合金ナイフ）</li></ul>
<b>作業台表面</b><b></b></li
作業台は炭素工具鋼製で、高周波焼入れ後の硬度は55-60HRCに達し、ステンレス鋼よりはるかに高い。これは効果的に傷や変形を防止し、作業台の平坦度は≤±0.03mmを確保し、V溝の精度を向上させ、機器の寿命を延ばす。高密度圧脚と油圧システムを装備し、安定した確実なクランプ力を実現。
<ul><li>炭素工具鋼ワークテーブル</li><li>硬度：55-60HRC</li><li>平坦度：±0.03mm</li><li>高密度圧接脚と油圧システム</li></ul>。
<b>高精度トランスミッション</b></b></li
フルサーボモーターと遊星ギアボックスを搭載し、高トルク、高精度、低エネルギー消費、高速応答を実現。クロスビームトランスミッションは、研削ヘリカルギアと高精度ヘリカルラックのダブルガイドレール構造を採用し、安定的かつ効率的な可変周波数速度調整により、高速チップフィードと安定した加工を実現し、生産効率を大幅に向上させます。
<ul><li>フルサーボモーターと遊星ギアボックス</li><li>高トルクと高精度、低エネルギー消費</li><li>研削ヘリカルギアとラックによるダブルガイドレール構造</li><li>安定した効率的な可変周波数速度調整</li></ul>。
<b>技術仕様</b><b>
シートメタルの加工範囲（mm）：
1232: 1250×3200
1240: 1250×4000
1532: 1500×3200
1540: 1500×4000
1560:1500×6000
加工可能な板厚（mm） 0.4-6.0
V字溝とエッジ間の距離 Min (mm)：10
テーブル平面度（mm）：±0.03
X軸に平行な最大軸速度（m/min）：120
Y軸に平行な最大軸速度（m/min）：60
メインサーボモーター出力（kW）： 5.5
繰り返し位置決め精度(mm) 0.015
外形寸法(mm)
1232: 4900×2350×2000
1240: 5700×2350×2000
1532: 4900×2600×2000
1540: 5700×2600×2000
1560:7700×2600×2000
<b>主な特長/技術仕様</b><ul><li>デュアルヘッド立型溝入れ機</li><li>溝入れ速度：最高120 m/分</li><li>繰り返し精度：±0.</li><li>油圧式自動クランプシステム</li><li>15インチ工業用タッチスクリーン</li><li>フレーム構造、高強度鋼製ワークテーブル</li><li>ワンクリックでプログラミング可能なインテリジェントCNCシステム</li><li>効率を高めるダブルナイフホルダー</li><li>炭素工具鋼製ワークテーブル、硬度55-60HRC</li><li>フルサーボモーターおよび遊星ギアボックス</li><li>加工範囲：1500×6000mmまで</li><li>板厚：0.4～6.0mm</li><li>テーブル平面度：±0.03mm</li><li>メインサーボモーター出力：5.5kW</li><li>繰り返し位置決め精度：0.015mm</li></ul</div><p>---</p><div class=)
