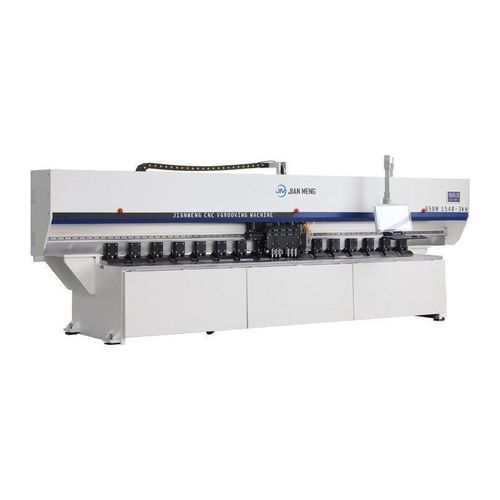

V字形グルービングマシン GSUM

CNC

製品概要

• Jianmengの垂直レーザー複合機は、最大120 m/minの溝切削速度と±0.02 mmの繰り返し精度を持ち、ステンレス鋼やアルミニウム合金などのさまざまなプレートに対応しています。
• 油圧自動クランプシステム、21インチの産業用タッチスクリーン、ワンクリックプログラミングにより、効率的で正確な予備曲げ加工をサポートします。

垂直構造

• Jianmeng GSUM垂直溝入れ機は、フレーム構造と低合金高強度構造鋼作業台を採用しています。
• 統合されたボトムフィルムは一度に形成され、ミラープレート上で跡を残さずに処理できます。
• 機械全体は電気炉で焼き戻され、溶接応力を除去し、輸入CNC加工センターを通じて一度にクランプおよび形成され、各取り付け面が平行および垂直であることを保証します。
• コーティング品質を確保するためのサンドブラスト処理。
• 操作中、ナイフホルダーは静止したままで、ボードはフィードによって移動されます。溝の深さ、溝の距離、レーザーの位置は正確に制御され、優れた全体的な剛性、耐久性、安定性を実現します。

CNCシステム

• JianmengレーザーV溝入れ機は、溝距離の自動計算、ワンクリックループプログラミング、視覚的なグラフィック編集、リアルタイムの曲げシミュレーションなどのインテリジェント機能を統合したインテリジェントCNCシステムを備えています。
• ナイフホルダーレーザー装置を同時にサポートし、機械的溝入れとレーザーモードの間をシームレスに切り替え、レーザーの出力、速度、経路をカスタマイズし、レーザーマーキングと複合切削のニーズを満たします。
• このシステムは、工具の切り替えと手動介入を減らし、マルチプロセス統合能力を強化し、高精度で効率的かつ安定したインテリジェントな板金加工を支援します。

溝計画 + レーザー

• Jianmeng垂直レーザー複合溝入れ機は、往復溝入れを実現するためにデュアルブレードホルダーデザインを採用し、戻り力を完全に活用します。
• 各ナイフホルダーには3つのナイフが装備されており、ワークピースの変形を均等に分割して減少させます。
• 統合されたレーザー装置は、溝計画、プレート切断、レーザー切断を1つにサポートし、二次位置決めなしで一度のクランプで正確かつ効率的です。

作業台面

• Jianmeng GSUMレーザー複合溝入れ機は、カーボン工具鋼作業台を採用しています。高周波焼入れ後、硬度は55-60HRCに達し、ステンレス鋼よりもはるかに高く、傷や変形を効果的に防ぎます。
• 作業台の平坦度が≤±0.03mmであることを保証し、V溝の精度を向上させ、機器の寿命を延ばします。
• 密集した圧力足と油圧システムを備えており、クランプ力は安定して信頼性があります。

高精度伝送

• Jianmengレーザー複合V溝入れ機は、フルサーボモーターとプラネタリーギアボックスを備えており、高トルク、高精度、低エネルギー消費、迅速な応答を提供します。
• クロスビーム伝送は、研削ヘリカルギアと高精度ヘリカルラックのダブルガイドレール構造を採用し、可変周波数速度調整、スムーズで効率的な、高速チップフィードと安定した加工を実現し、さまざまな加工サイクル要件を満たし、生産効率を大幅に向上させます。

技術仕様
加工範囲（mm）: 1250×3200, 1250×4000, 1500×3200, 1500×4000, 1500×6000
加工可能な板厚（mm）: 0.4-6.0
V字溝とエッジの最小距離（mm）: 10
テーブルの平坦度（mm）: ±0.03
X軸に平行な最大軸速度（m/min）: 120
Y軸に平行な最大軸速度（m/min）: 60
主サーボモーターの出力（kW）: 5.5
繰り返し位置決め精度（mm）: 0.015
寸法（mm）: 4900×2350×2000, 5700×2350×2000, 4900×2600×2000, 5700×2600×2000, 7700×2600×2000

主な特徴 / 技術仕様

• 溝切削速度: 最大120 m/min
• 繰り返し精度: ± 0.02 mm
• ステンレス鋼、アルミニウム合金などのプレートに対応
• 油圧自動クランプシステム
• 21インチ産業用タッチスクリーン
• 高強度鋼作業台のフレーム構造
• 往復溝入れ用のデュアルブレードホルダーデザイン
• 溝計画、プレート切断、レーザー切断用の統合レーザー装置
• カーボン工具鋼作業台、硬度55-60HRC
• テーブルの平坦度: ≤± 0.03mm
• フルサーボモーターとプラネタリーギアボックス
• 研削ヘリカルギアと高精度ヘリカルラックのダブルガイドレール構造
• 可変周波数速度調整
• 加工範囲: 最大1500×6000 mm
• 加工可能な板厚: 0.4-6.0 mm
• V溝とエッジの最小距離: 10 mm
• 主サーボモーターの出力: 5.5 kW
• 繰り返し位置決め精度: 0.015 mm
• 寸法: 最大7700×2600×2000 mm
