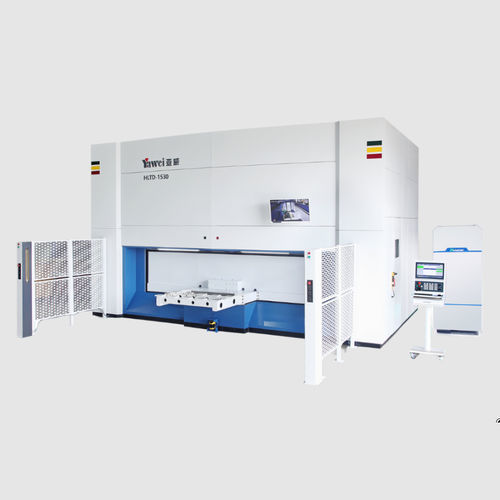

3D レーザー切断機 YDAC

金属用板金用金属板用

製品概要
3D 5軸レーザー切断機は、3次元の金属ワークの切断を目的に設計されており、特に熱成形部品の穴あけや端面仕上げの課題に対応します。
安定性：高剛性ケーブル支持式片持ち構造により、長期間にわたる高速・高精度で安定した切断を実現します。
安全性：機械の安全保護はCE国際安全基準に準拠しています。
多様性：E型・R型ポジショナー、移動作業台など複数の搭載/降載方式に対応します。

製品パラメータ
YDAC, YDGC 3D 5軸レーザー切断機
X軸ストローク：3000mm
Y軸ストローク：1500mm
Z軸ストローク：650mm
C軸回転角：N*360°
A軸回転角：±135°
Q軸ストローク：±10mm
X/Y/Z 最大速度：100m/min
X/Y/Z 最大加速度：1g
C/A 軸最大回転速度：120/120 r/min
C/A 軸最大回転加速度：60 rad/s^2
X/Y/Z 位置決め精度：±0.05mm
X/Y/Z 位置決め繰返し精度：0.03mm
C/A 軸位置決め精度：0.015°
C/A 軸繰返し位置決め精度：0.005°

特長 / 技術仕様

• 3D金属ワークの切断向けに設計され、熱成形部品の穴あけや端面仕上げに対応
• 高剛性ケーブル支持式片持ち構造により、長時間の高速・高精度で安定した切断を実現
• 機械の安全保護はCE国際安全基準に準拠
• E型、R型ポジショナー、移動作業台など多様な搭載/降載方式をサポート
• X軸ストローク：3000mm
• Y軸ストローク：1500mm
• Z軸ストローク：650mm
• C軸回転：N*360°
• A軸回転：±135°
• Q軸ストローク：±10mm
• 最大直線速度（X/Y/Z）：100m/min
• 最大直線加速度（X/Y/Z）：1g
• C/A 最大回転速度：各 120 r/min
• C/A 最大回転加速度：60 rad/s^2
• 位置決め精度（X/Y/Z）：±0.05mm
• 位置決め繰返し精度（X/Y/Z）：0.03mm
• C/A 軸位置決め精度：0.015°；繰返し精度：0.005°
