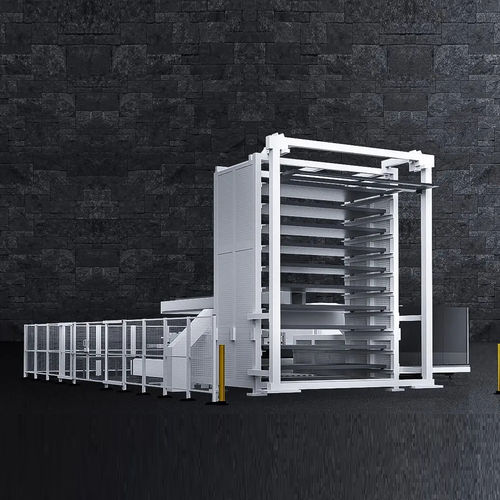

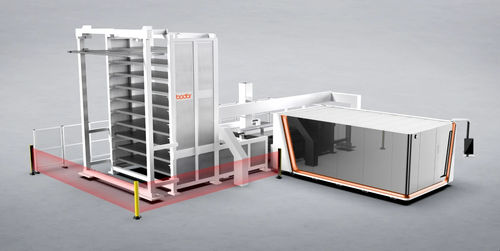

板金用ストックタワー iTransTower

縦型自動

製品概要
iTransTowerは、板金ワークの自動保管・供給を行う自動材料保管システムです。ローディングとアンローディングの完全自動化、完成品のタワーへの自動搬送、ダブルアンローディングパレットによるストレージ循環、高速なストレージサイクルなどにより、時間と人手を削減し無人運転を実現します。

主な特徴

• 板金ワークの帯型収納：省スペースで設計された多層構造の収納ラック。
• ローディングとアンローディングの自動化：ローディングとアンローディングを完全に自動化し、時間と人手を削減。
• 完成品のタワーへの自動搬送：加工済みワークを自動的にタワーに搬送し無人運転を実現。
• ダブルアンローディングパレット：ダブルパレットによるアンロードでストレージシステムの循環を短縮（1周180秒）。
• スマートピックアップ：ワークの角から保持し複数枚のワークを誤把持しないよう回避。
• 在庫切れアラーム：ワークの在庫切れ検知機能付き。

対応モデル

• P3：オールラウンドシートファイバーレーザー金属切断機（該当モデルとしてページ内に記載）。

技術データ（ページ記載の表）
ワークエリア: 1250mm*1250mm - 3000mm*1500mm
機械寸法: 8600mm*7650mm*6000mm
本体重量: 12000kg
単層収納可能ワーク重量: 3T
塔高: 400mm
X軸移動作範囲（ローディング）: 8000mm
操作方法: タッチスクリーン操作
リフト方式: スプロケット、チェーン

caractéristiques / spécifications techniques

• ワークエリア: 1250×1250mm ～ 3000×1500mm
• 機械寸法: 8600×7650×6000mm
• 本体重量: 約12000kg
• 単層最大収納ワーク重量: 3トン
• 塔高: 400mm
• X軸ローディング可動範囲: 8000mm
• 操作: タッチスクリーンによる操作
• 昇降方式: スプロケットおよびチェーン方式
