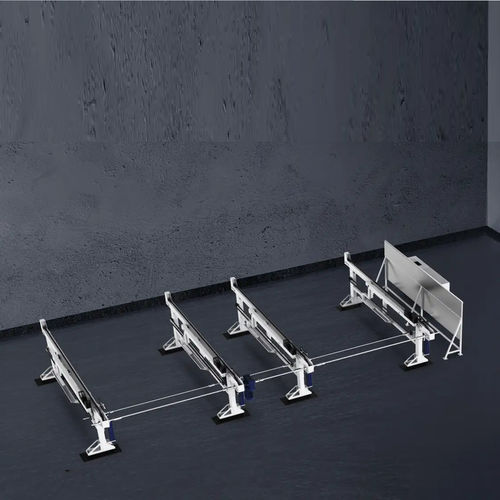

半自動積荷装置 M-Loader series

製品概要
M-Loaderは、Mシリーズ機（M2、M3、M5）との統合を想定した補助上料装置です。丸管、角管、矩形管、チャンネル材、I形鋼の自動上料により、切断機や搬送システムへの供給を自動化します。

主な特徴

• 省スペース設計：前世代比でモジュール全体のサイズを約30%削減し、設置面積を節約します。
• スマートアラームとサイクル中の追加入料：材料不足アラームおよびサイクル途中での投入により連続稼働を確保します。
• 高い積載能力：ロボットアーム最大積載量 1.2 t。保管/積載容量は構成により異なり、ページ上では1,800 kgや最大4.8 tの表記があります。
• 低い故障率：ダブルチェーン駆動による安定動作で故障発生率を低減します。
• 広い対応サイズ：丸管 Φ25–Φ340 mm、角管 □25–□340 mm をサポート（実際の対応範囲は機種/構成に依存）。
• 高い上料成功率：適切な構成で最大100%の上料成功を想定しています（メーカー表記）。

対応モデルとバリエーション

• M-Loaderのバリエーション：M-Loader2-65、M-Loader3-65、M-Loader3-92、M-Loader3-120、M-Loader5-120。
• 対応機種例：M2-65-35、M2-65-65 等のMシリーズ機。

仕様

• 対応モデル：M2-65-35、M2-65-65（および上記バリエーション）。
• ステーション数：チューブ Φ > 90 mm の場合 6ステーション；Φ <= 90 mm の場合 11ステーション（機種依存）。
• 対応材質・形状：丸管、角管、矩形管、チャンネル鋼、I形鋼 等。
• チューブ寸法範囲：ページ例では丸管 Φ20–Φ220 mm / Φ25–Φ340 mm、角管 □20–□220 mm / □25–□340 mm 等—実際の対応は機種/構成による。
• 矩形管：辺長 ≥ 20 mm（機種依存の制限あり）。
• チャンネル／Iビーム：channel 5#–14#（15#–22# は Open Chuck オプション）；I-beams 10#–14#（15#–22# オプション）。
• 1回当たり最大搬送重量（ピックアップ）：300 kg。
• 最大保管容量：ページ例で 1,800 kg、他の記載ではシステム構成により最大 4.8 t と表記あり。
• ロボットアーム最大積載量：1.2 t。
• 駆動方式：ダブルチェーン駆動により故障率低減；サイクル途中投入や材料不足アラームに対応。

注意事項
Web上の製品情報は参考情報です。具体的な仕様や対応範囲は M-Loader のバリアントおよび機械との統合により異なるため、実際の製品仕様書でご確認ください。
