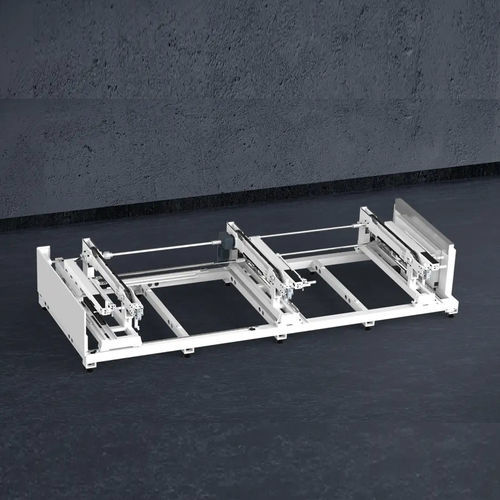

チューブリフター T-Loader series

概要
T-LoaderはBodor Tシリーズ（T2、T3モデル）向けの補助上料装置です。円管・角管・矩形管の自動供給を実現し、処理能力の向上、上料時間の短縮および自動化レベルの向上を目的としています。

主な機能

• スマートアラーム — 材料不足やサイクル中の投入アラームにより連続供給を可能にし、加工の継続性を維持します。
• フットプリントの縮小 — 前世代比でモジュールサイズを約30%縮小。
• 高い積載能力 — ロボットアーム搭載荷重最大1.2 t、最大保管荷重最大4.8 t（一般的記載）。
• 低故障率 — ダブルチェーン駆動により操作が簡便で信頼性が向上。
• 幅広い管寸法対応 — モデル仕様で示されるレンジに従い、円管・角管・矩形管の供給をサポート。
• 高い投入成功率 — 記載の条件下で最大100%の投入成功率を想定した設計。

互換性 / 適用分野

• Bodor Tシリーズ（T2、T3）レーザー管材切断システム用の補助ローダーとして設計。
• 代表的なバリエーション：T-Loader2-65、T-Loader2-92、T-Loader3-65、T-Loader3-92。

注意事項

• 容量や寸法の一部は一般的な記載（例：Φ25–Φ340 mm）で示され、モデル別の技術表には代替レンジ（例：Φ20–Φ220 mm）が記載される場合があります。選択した構成の技術仕様を必ず参照してください。
• ページ上のモデル例：ステーション数 11（Φ ≤ 90）または 6（Φ > 90）；最大チューブ重量 300 kg（1本あたり）；例示構成の保管容量 1800 kg 等。
• 記載値は参考値であり、最終的な値は選択するモデル・構成に依存します。

仕様 / 技術仕様

• 製品名：T-Loader
• 互換性：T2、T3（Bodor Tシリーズ）
• 対応管種：円管、角管、矩形管
• 一般対応レンジ：円管 Φ25–Φ340 mm；角管 25×25–340×340 mm（モデル表により差異あり）
• ロボットアーム最大搭載量（一般）：1.2 t
• 最大保管荷重（一般）：4.8 t
• モデル例の最大チューブ重量：300 kg（1本あたり）
• モデル例の最大保管容量：1800 kg
• 駆動方式：ダブルチェーン
• モジュール設置面積：前世代比で約30%削減
• 投入成功率：最大100%（製品表示による）
