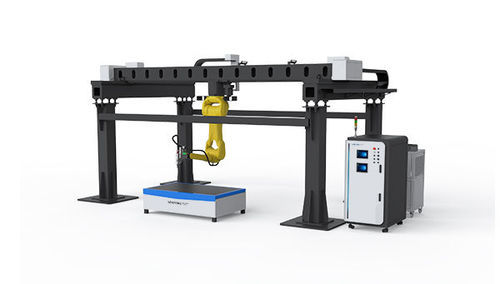

3D レーザー切断機

ファイバーレーザー金属用板金用

概要
3D 8軸インテリジェントファイバーレーザー切断システムは、ファイバーレーザーカッティングヘッド、高精度静電容量式高さ追従システム、ファイバーレーザー光源、および産業用ロボットプラットフォームを統合しています。複数の角度から金属板や成形された3Dワークの柔軟な切断が可能で、大型の3Dおよび平板切断に適しています。

製品の利点

• 安定した動作：ガントリーダブルドライブ構造と前後の支持ブラケットにより構造剛性を強化し、据付時の基礎固定により長期にわたる高精度運転を確保します。
• 多機能性：成形部品の3D切断と平板切断の両方をサポートし、大型パネルにも対応します。
• 構成の柔軟性：固定、回転ポジショナー、ラック・レール搬送などのモジュール式ワーキングテーブルを選択可能で、機械サイズはカスタマイズ可能。現行の最大処理範囲は最大4.5 × 12 mです。
• 生産性向上：軸の協調制御とロボット統合により、従来の3D切断装置と比較してサイクルタイムが短縮されます。

用途
板金加工、キッチン家電、シャーシ・キャビネット、機械・電気設備、照明ハードウェア、看板、車両部品、展示機器などの金属製品の切断に適しています。

仕様

• X軸ストローク（mm）：4000
• Y軸ストローク（mm）：2000
• 軸数：8
• X/Y軸最大速度（m/min）：60
• 最大加速度（G）：0.6
• 最大加工範囲（m）：最大4.5 × 12（標準 4.5 × 4.5）
• 位置決め精度（mm）：±0.03
• ワーキングテーブル：固定 / 回転 / 並進
• レーザー出力（kW）：1.5 / 2 / 3
