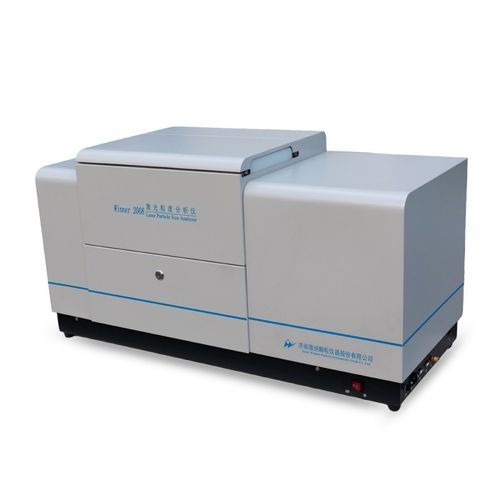

レーザー回折による粒度分析器 Winner2008B

光学式レーザー回折による食品産業用

概要
Winner2008Bは、Mie散乱原理を採用した湿式分散用レーザー粒度分析計です。測定範囲：0.01–1200 μm。デュアルビーム・デュアルスペクトル検出および側方散乱測定を採用し、産業の品質管理、研究開発、試験室での信頼性と再現性のある粒度解析を提供します。

主な特長

• 測定範囲：0.01–1200 μm
• デュアルビーム／デュアルスペクトル検出
• 高精度化のための側方散乱技術
• 自動および手動の操作モード
• ワンクリック自動ワークフロー：試料取込、気泡除去、分散、測定、洗浄、データ処理

分散システム
機械攪拌、超音波分散、配管循環を統合した湿式／乾式両用のビルトイン分散システムにより、大粒子の二次沈降を防止します。構成：超音波（40 kHz、60 W、時間調整可）、撹拌（0–3000 rpm 可変）、循環ポンプ（30 L/min、70 W）。水位センサーでオーバーフローを防止。サンプルタンク容量：10 mL。

光学および検出
収束光フーリエ変換光路（Winner特許）と自動光学ベンチ整列システム（精度最大0.2 μm）を採用。検出は0.015°〜145°の試験角をカバーする対数間隔の検出器アレイで行います。光源：赤色半導体レーザー（λ=639 nm、P>3.0 mW）、オプションの緑色レーザー（λ=405 nm、P>2.0 mW）。有効焦点距離：500 mm。レーザー安全：クラス1。

ソフトウェアとデータ
ソフトウェアは複数の解析モデル（自由分布、R–R分布、対数正規、統計モデル）をサポートし、複数結果の比較、代表値を出力するインテリジェント処理、カスタム解析（任意のD1–D100指標、累積割合）や差分・累積分布のグラフ出力を提供します。レポート形式：Word、Excel、BMP、TXT、PDF。インターフェース言語：中国語・英語（他言語追加可）。GMPオプションあり。

用途

• セメント、セラミックス
• 医薬品（製剤）、エマルジョン、ドープ
• 染料、顔料、インク、感光材料
• 化学品、触媒、研磨材、潤滑剤
• 金属粉、非金属粉、炭酸カルシウム、カオリン
• 食品添加物、農薬、爆薬
• 燃料、黒鉛、掘削流体、はんだ材料
• その他の粉体・スラリー（例：水炭スラリー）

利点

• ワンボタン自動操作によりオペレータ負担と人的ミスを低減
• 湿式・乾式の完全一体型分散と協調制御、配管短縮により二次沈降を回避
• 収束光フーリエ変換光路によりサブミクロン粒子の識別性能を向上
• 高精度ハイブリッドステッピングモータによる自動光学整列（微動精度0.1 μm）で測定安定性を保持
• デュアル光路および直交配置のデュアルレーザ設計により、サブミクロンからミリメートル級まで測定可能
• 拘束のないフリーフィッティング手法で粒度分布を正確に反映

特許・技術ハイライト

• 光学ベンチ設計特許：ZL 2014 2 0378380.8
• 三次元光学ベンチ整列システム特許：ZL 2013 2 0835882.4
• Mie散乱原理応用特許：ZL 2013 2 0812021.4
• 乾式粒度計用全密封サンプルキュベット特許：ZL.2011 2 0267646.8
• 二重レーザビーム直交応用特許：ZL 2007 2 0025702.0
• 粉体分散ポンプ設計特許：ZL 2007 2 0018648.7
• 湿式循環装置特許：ZL2010 2 0593526.2

技術仕様

• モデル名：Winner2008B
• 原理：Mie散乱
• 測定範囲：0.01–1200 μm
• チャネル数：84 pcs
• 検出器配置：対数間隔アレイ、試験角 0.015°–145°
• 精度誤差：≤0.5%（CRM D50）
• 再現性誤差：≤0.5%（CRM D50）
• 操作モード：全自動 / 手動制御
• フルテスト速度：<2 min；テスト結果ごとの間隔時間：500 ms
• 分散：超音波 f=40 kHz、p=60 W（時間調整可）；撹拌：0–3000 rpm；循環：30 L/min、70 W；水位センサー；サンプルタンク：10 mL
• 光源：赤色半導体レーザー λ=639 nm、P>3.0 mW；オプション緑レーザー λ=405 nm、P>2.0 mW
• 光学ベンチ整列：全自動、精度最大0.2 μm
• 光学系：収束光フーリエ変換光路
• 有効焦点距離：500 mm
• レーザー安全：クラス1
• 外形寸法：1040 mm × 440 mm × 540 mm
• 正味重量：58 kg
• ソフトウェア：複数解析モデル、カスタム出力、Word/Excel/BMP/TXT/PDF出力、ワンクリック操作、中国語＆英語インターフェース
• GMP：オプション
