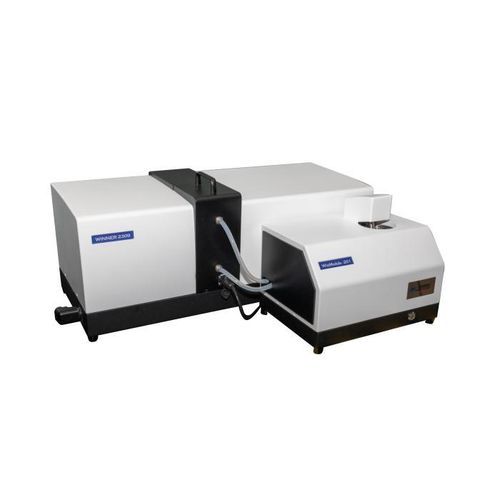

レーザー回折による粒度分析器 Winner2309A WinModule-201

光学式食品産業用品質管理用

概要
Winner2309A WinModule-201は、先進的なMie散乱およびフラウンホーファー回折の原理を採用した、インテリジェントな全自動湿式分散レーザー粒度分布測定装置です。高感度・高解像度の光電検出系と輸入Canonレンズを用いた光学系により、粒径分布の高精度・高再現性測定を実現します。産業の品質管理部門、研究機関、大学実験室、企業のR&Dセンター、検査機関に適しています。

ハイライト
測定範囲：0.01–3500 μm
最短測定時間：10秒
高データ取得率：最大10 kHz
サンプル導入、気泡除去、分散、測定、洗浄、データ処理をワンクリックSOPで実行

分散・サンプル処理
分散方式：超音波、機械撹拌、内蔵循環分散。
超音波：40 KHz、60 W（時間可変）。
撹拌：0–3000 rpm（可変）。
循環：流量 1–8 L/min、定格出力 120 W。
サンプル槽容量：600 ml。

用途

• セメント
• セラミックス
• 医薬品
• エマルション
• ドープ（溶液）
• 染料
• 撥液・含浸
• 化学製品
• 触媒
• 掘削流体
• 研磨材
• 潤滑剤
• ろう材料
• セル（電池など）
• 微生物
• 食品
• 添加剤
• 農薬
• 爆薬
• グラファイト
• 感光材料
• 燃料
• インク
• 金属粉
• 非金属粉
• 炭酸カルシウム
• カオリン
• 水−石炭スラリー
• その他粉体

主な仕様

• 型式：Winner2309A WinModule-201
• 原理：Mie散乱およびフラウンホーファー回折
• 測定範囲：0.01–3500 μm
• チャネル数：116
• 測定速度：最短10秒
• サンプリング周波数：最大10 kHz
• 精度/再現性誤差：≤0.5%（CRM D50）
• 分散：超音波（40 KHz、60 W）、撹拌（0–3000 rpm）、循環（1–8 L/min、120 W）
• サンプル槽容量：600 ml
• 外形寸法：本体 870×340×380 mm；湿式モジュール 415×280×335 mm
• 質量：本体 32 kg；湿式モジュール 15 kg
• 光源：主レーザー 639 nm (>2 mW)、補助レーザー 405 nm (>2 mW)
• 光学経路：逆フーリエ（折りたたみ型）
• 光学位置決め：自動
• レーザー安全クラス：クラス1
• 動作モード：SOP全自動、ワンクリック操作
• ソフトウェア：複数解析モード、カスタムD1–D100出力、統計比較、インテリジェント処理、各種エクスポート形式
• インターフェース言語：中国語・英語（他言語対応可）
• GMP：オプション

光学系
光源：主レーザー λ = 639 nm、P > 2 mW；補助レーザー λ = 405 nm、P > 2 mW。
自動光学ベンチアライメントと逆フーリエ折りたたみ光学経路により、広い測定角（0.015–145°）と高解像度を実現。レーザー安全性クラス1。

ソフトウェアとデータ
解析モデル：自由分布、R-R、対数正規、カテゴリ別統計モデル。
複数試験の統計比較、ロット間比較、加工前後比較をサポート。
カスタム出力：D1〜D100の任意の粒径、指定サイズより大きい/小さい累積割合、範囲別累積割合。
出力：代表粒径、差分（区間）分布データ/グラフ、累積分布曲線。
レポート出力：Word、Excel、BMP、TXT、PDF。

利点
マイクロメートル精度の位置決めを備えた自動光学アライメント。
沈降・凝集を防ぐ高安定循環分散系、超音波と循環の協調制御。
乾式・湿式のモジュール設計により配管長を短縮し、大粒子の沈降を低減し、洗浄・保守を容易化。
マルチモード解析に対応する非制約フィッティングソフトで、2 μm以下の高分解能解析が可能。
特許取得の逆フーリエ（折りたたみ光路）技術により、シールドされた防塵性の高い光学系を実現。

技術仕様

• 型式：Winner2309A WinModule-201
• 測定範囲：0.01–3500 μm
• 原理：Mie散乱・フラウンホーファー回折
• チャネル数：116
• 測定時間：10 s
• サンプリング周波数：最大10 kHz
• 精度/再現性：≤0.5%（CRM D50）
• 分散方法：超音波、撹拌、循環
• サンプル槽容量：600 ml
• 寸法・重量：主仕様参照
