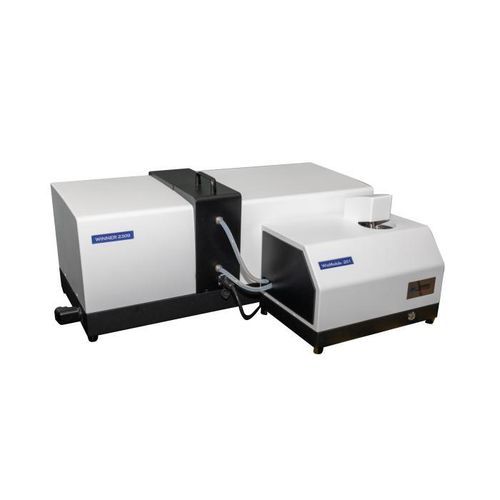

レーザー回折による粒度分析器 Winner2309B WinModule-201

光学式レーザー回折による食品産業用

概要
Winner2309B WinModule-201は、Mie散乱およびフラウンホーファー散乱の原理に基づく、インテリジェントで全自動の湿式分散レーザー粒度分布測定装置です。高感度の光電検出システムと輸入Canonレンズを備えた光学系により、高い精度と再現性を確保します。研究機関、大学の実験室、R&Dセンター、品質試験機関での使用を想定しています。

主な特徴（概要）

• 測定範囲：0.01–2800 μm
• 原理：Mie散乱およびフラウンホーファー散乱
• 最短測定時間：10秒
• サンプリング周波数：最大10 kHz
• 動作モード：SOP全自動
• チャネル数：108

分散およびサンプル処理

• 超音波分散：40 kHz、60 W（時間調整可）
• 機械撹拌：0–3000 rpm（調整可）
• 循環：流量1–8 L/min、ポンプ出力120 W
• 湿式モジュール：超音波、機械撹拌、循環内蔵
• サンプルタンク容量：600 ml、サンプルインジェクタ：WinModule-201

光学系・光源

• 主レーザー：639 nm、>2 mW
• 補助レーザー：405 nm、>2 mW
• 光学ベンチ：自動アライメント
• 光路：逆フーリエ（折りたたみ光路）、測定角度範囲0.015–145°
• レーザ安全クラス：クラス1

ソフトウェア機能

• 解析モデル：自由分布、R‑R分布、対数正規分布およびカテゴリ別統計モデル
• 統計比較：バッチ、処理時間、条件ごとの複数結果比較
• データ処理：代表結果のインテリジェントな選定と統計解析
• カスタム出力：D1〜D100間の任意の代表粒径、あるサイズより大きい/小さい累積％、範囲別累積％
• 出力形式：Word、Excel、BMP、TXT、PDF
• ワンクリック操作：自動給水、気泡除去、分散、測定、洗浄、データ処理
• インターフェース言語：中国語および英語（他言語追加可）
• GMP：オプション

利点

• 高精度ハイブリッドステッピングモータによる自動光路アライメントでマイクロンレベルの位置決めと安定した測定を実現。
• 高安定循環分散により沈降・凝集を抑制。超音波と循環の協調制御で分散強度を柔軟に調整可能。
• 湿式/乾式のモジュール設計と短縮された循環経路により大型粒子の沈降とメンテナンスコストを低減。
• ソフトは制約のない自由フィッティング技術を備え、マルチモード粒子群の解析や2 μm未満の高解像度を提供。
• 特許取得の逆フーリエ（折りたたみ光路）設計により測定角範囲を拡大し、測定範囲と解像度を向上。光路封止で防塵性を確保。

用途

• セメント、セラミックス
• 医薬品・医療分野
• 乳化液、塗料、染料、化学品、触媒
• 掘削液、研磨剤、潤滑剤、ろう材
• 細胞・微生物、食品、添加物、農薬、爆薬
• 黒鉛、感光材料、燃料、インク
• 金属粉、非金属粉、炭酸カルシウム、カオリン
• 石炭スラリーなどの粉体系溶液

特許技術と注意事項
光学ベンチ設計および三次元光学アライメントシステムは特許で保護されています。Mie散乱の応用、デュアルレーザーの直交配置、密閉サンプルキュベット、粉末分散ポンプ、湿式循環構造などは複数の特許により保護されています。

主な仕様

• 型式：Winner2309B WinModule-201
• 測定範囲：0.01–2800 μm
• 原理：Mieおよびフラウンホーファー散乱
• 測定時間：最短10秒
• サンプリング周波数：最大10 kHz
• チャネル数：108
• 精度（CRM D50）：≤ 0.5%
• 再現性（CRM D50）：≤ 0.5%
• 分散方式：超音波40 kHz/60 W；機械撹拌0–3000 rpm；循環1–8 L/min、120 W
• サンプルタンク容量：600 ml
• 光源：639 nm (>2 mW) および 405 nm (>2 mW)
• 光学ベンチのアライメント：自動
• 光路：逆フーリエ、角度範囲0.015–145°
• レーザ安全クラス：クラス1
• 外形寸法：本体 870 × 340 × 380 mm；湿式モジュール 415 × 280 × 335 mm
• 質量（正味）：本体 32 kg；湿式モジュール 15 kg
• 動作モード：SOP全自動
• ソフト出力：区間・累積分布、グラフ、エクスポート（Word、Excel、BMP、TXT、PDF）
