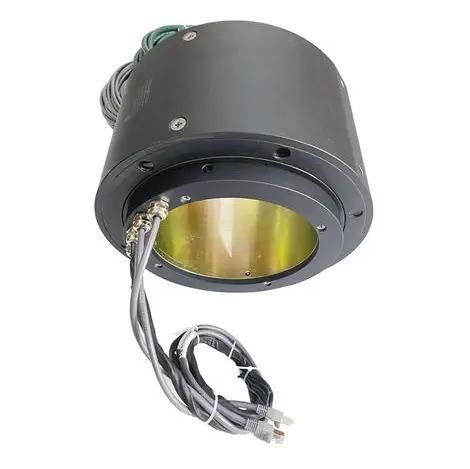

イーサネットスリップリング DHK195F

100 Mbpsスルーホール型石油産業用

大口径190mm防爆スリップリング 防爆等級: Ex d IIB T4 Gb カスタム可能、標準ID 3-500 mm、OD 10-800 mm 爆発リスクのあるシナリオ向けに設計されたこの防爆スリップリングは、堅牢な安全機能を備えた信頼性の高い360°回転電力および信号伝送を提供します。Ex d IIB T4 Gbに認定されており、厳格な防爆保護と高性能エンジニアリングを組み合わせています。 主な仕様: - 寸法: 内径195mm、外径320mm - 信号: 2グループの100Mbpsネットワーク伝送 - チャンネル: 合計15 (5電力回路 × 20A; 10信号回路 × 5A、ネットワーク信号用の2つのシールド回路を含む) - 電圧: 0~440VAC/240VDC - 絶縁抵抗: 1000MΩ (電力回路 @1000VDC); 500MΩ (信号 @500VDC) - 耐電圧: 1500VAC/50Hz (60秒、電力回路用1mA) - 動的抵抗変動: <10mΩ - 動作速度: 0~100rpm - 環境: -20℃~+80℃、<70%湿度 - 保護: IP65等級; 貴金属（金）接点を備えたQ235A構造材料で低損失接続を実現 - 追加機能: 防水金属ロックコネクタでシール性を向上。 爆発性雰囲気で安全で安定した回転を必要とする産業機器に最適で、このスリップリングは過酷な条件下でも途切れない性能を保証します。 • 典型的な用途: 1. 石油、天然ガス、化学産業 リスク特性: 環境にはしばしば可燃性ガス（例: メタン、水素）、揮発性液体（例: ガソリン、ベンゼン）、または可燃性粉塵が含まれています。静電気や電気火花が簡単に爆発を引き起こす可能性があります。 典型的な機器: - 製油所/化学工場の回転機器: 反応器攪拌機、パイプライン用回転ジョイント、貯蔵タンク用攪拌シャフト、遠心分離機など。スリップリングは、モーター電力（例: 220VAC/380VAC）、センサー信号（例: 温度および圧力監視）、制御コマンドを伝送し、防爆認証（例: Ex d IIB T4 Gb）に準拠する必要があります。 - オフショア石油およびガスプラットフォーム: オフショア掘削プラットフォームの回転ドリルパイプ駆動システムおよび石油/ガスパイプライン用回転コネクタ。これらは塩水噴霧および湿気に対する耐性を必要とし、海洋環境の防爆基準（例: Ex d I M2）に準拠する必要があります。 2. 炭鉱および鉱業 リスク特性: 地下ガス（主にメタン）、石炭粉塵、および空気の混合物は爆発性ガスを形成する可能性があります。機器の操作中に発生する電気火花は重大な危険をもたらします。 典型的な機器: - 炭鉱の地下回転機械: 採掘用巻き上げドラム、ファンインペラー、炭鉱の切削部の回転ジョイントなど。スリップリングは高電流（例: モーター電力）、エンコーダ信号（速度制御用）を伝送し、湿気や粉塵の多い地下環境に耐えるために高い保護等級（IP65/IP67）を備えている必要があります。 - 鉱業破砕/選別機器: 振動スクリーン用回転シャフトおよびクラッシャーローターベアリング用回転電気接続。これらは、スリップリングの故障による機器のダウンタイムや火花によるガスの発火を防ぐために、耐衝撃性および耐摩耗性を必要とします。 • 製品名の説明: (1) 製品タイプ: DH—電気スリップリング (2) 設置方法: K—スルーホール (3) スルーホール製品のボア径195 mm F—防爆 (4) 総回路数: 15回路 (5) 回路の異なる定格電流を通過する場合は、定格電流を示さないか、示されません。 (6) 識別番号: –XXX; 同じ製品モデルの異なる仕様を区別するために、名前の後に識別番号が追加されます。例えば: DHK080-24には同じ名前の製品が2セットあり、ケーブルの長さ、コネクタ、設置方法などが異なります。識別番号を追加できます: DHK080-24-002; 将来的にこのモデルが増える場合は、-003、-004などと続きます。 - 技術仕様 / 特徴: - 防爆等級: Ex d IIB T4 Gb - 内径: 195mm - 外径: 320mm - 2グループの100Mbpsネットワーク信号 - 15チャンネル（5電力 × 20A、10信号 × 5A、2シールドネットワーク用） - 電圧: 0~440VAC/240VDC - 絶縁抵抗: 1000MΩ（電力）、500MΩ（信号） - 耐電圧: 1500VAC/50Hz（電力） - 動的抵抗変動: <10mΩ - 動作速度: 0~100rpm - 動作環境: -20℃~+80℃、<70%湿度 - 保護: IP65 - 材料: Q235A（金接点） - 防水金属ロックコネクタ
