CANバススリップリング DHS099F-39

電動式産業用PTFE

簡易説明

• 製品：OD99mm 防水スリップリング（電動油圧ショベル用）
• 型番：DHS099F-39
• 総回路数：39（電源24回路＋信号15回路）
• 定格電流：電源：30A、信号：10A
• 定格電圧：0~380VAC/VDC
• 接触材質：金−金
• 回転速度：0~300 rpm
• 保護等級：IP65
• 用途：電動油圧ショベル／建設機械

製品概要

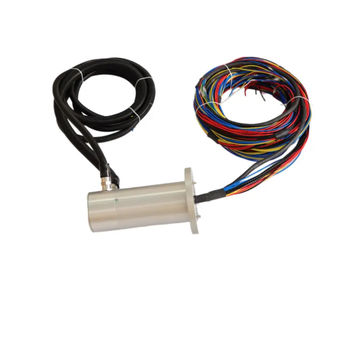

DHS099F-39は、電動ショベルおよびディーゼルから電動への改造プロジェクト向けに設計された耐久性の高い複合スリップリングです。旋回中心に取り付け、固定された下部シャーシ（バッテリ／電源）から回転する上部構造（キャブ、旋回モータ、油圧ポンプモータ、コントローラ、センサ）へ電力と制御信号を伝送します。外径99mm、IP65シールのアルミ合金ハウジング、電源/信号分離室を備え、360°連続回転時のケーブル巻き付き、信号途絶、高電圧断線を防ぎます。

主な特徴

• マルチ回路複合設計 – 電源24回路＋信号15回路をコンパクトに内蔵
• 大電流対応 – 電源回路30A／回路で、主駆動やポンプモータに対応
• 安定した信号伝送 – 専用CAN-L/CAN-H回路、シールド信号線で電源との混信を防止
• IP65保護 – 粉塵密封およびジェット状の水に耐性、現場や鉱山、屋外使用に適合
• 金−金接点 – 低電気ノイズ、低摩耗、長寿命
• エンコーダ対応 – 旋回角検出／フィードバック用のオプション回路
• フランジ取付 – 中心旋回ジョイントへの統合が容易
• 保守性 – ロータ導線の蛇腹チューブ、明確なステータ/ロータ表示

技術仕様
型番：DHS099F-39
外径：Ø99 mm
総回路数：39（電源24回路＋信号15回路）
定格電流：電源 30A / 回路、信号 10A / 回路
定格電圧：0–380V AC/DC
回転速度：0–300 rpm
絶縁抵抗：電源 ≥1000MΩ @1000VDC；信号 ≥500MΩ @500VDC
耐電圧：電源 1500VAC；信号 500VAC
動的抵抗：<10 mΩ
接点材質：金−金
ハウジング：アルミ合金
保護等級：IP65
使用温度：-20°C ~ +80°C
リード線：AWG14 テフロン（電源）、1mm² シールド（信号）
寿命：1,000万回転

電動ショベルへの適用

• 車体下側（ステータ／内輪） – シャーシバッテリパックまたはトレーリングケーブルによる380V供給に接続
• 車体上側（ロータ／外輪） – 旋回モータ、ポンプモータ、キャブコントローラ、カメラ、センサに接続
• 伝送される回路例：旋回モータや油圧ポンプ駆動の高電流DC/AC電源；コントローラ、表示、照明用の24V補助電源；BMS、MCUと上部コントローラ間のCANバス；エンコーダ／角度フィードバック；圧力、傾斜、温度センサ信号

なぜIP65＋OD99が改造に適しているか

• OD99mmは7–24tクラスの一般的な中央旋回フランジスペースに適合
• IP65は現場の塵埃、雨、泥はねに耐え、鉱山用途ではIP67へアップグレード可能
• 電源／信号の分離室によりモータ始動電流がCANに干渉するのを防止
• 金接点＋テフロン配線により連続運転時の発熱を低減
