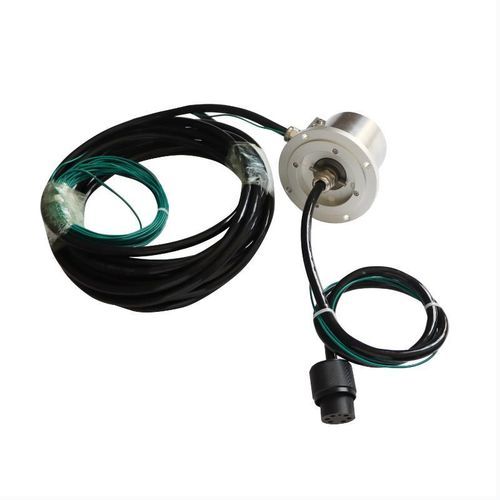

ケーブル巻き取り機用スリップリング DHS090-6

マリン用ステンレススチール製アルミニウム合金

簡易説明
DHS090-6 IP68防水スリップリング、外径90mm、6回路、防水ケーブルおよび防水コネクタ付属。マリン用ケーブルリールや過酷な水中環境向けに設計され、連続回転下での電力・信号伝送の信頼性を確保します。

主なポイント

• 真のIP68保護 — 防塵・潜水に対応し、マリン用ケーブルリール、洋上ウインチ、海中機器向けに構築されています。
• 防水ケーブル＆防水コネクタ — 出口での浸水を防ぐIP68等級の防水ケーブルおよびコネクタを装備しています。
• コンパクトな外径90mm — スペース節約設計で、ケーブルリール、ホースリール、回転機械への組み込みが容易です。
• 6回路構成 — 電力と信号を組み合わせた伝送をサポートし、混在する伝送ニーズを1台で満たします。
• 耐食性＆耐久性 — マリン等級のシールを備えたアルミ合金またはステンレス製筐体、8000万回転の耐久寿命、無保守運転。
• カスタマイズ可能 — 回路数、定格電流、ケーブル長、コネクタ種別を用途に合わせて指定可能です。

導電スリップリング仕様
型番：DHS090-6
回路数：7回路合計：• 2回路 @ 30A（電力） • 2回路 @ 10A（電力） • 2回路（シールド信号）
定格電圧：24V ~ 220V AC/DC
接触材質：貴金属
ケーブル仕様：顧客支給ケーブル（カスタマイズ可）
保護等級：IP68（防塵・潜水）
筐体材質：アルミ合金
回転速度：0 ~ 100 rpm
絶縁抵抗：≥ 500 MΩ @ 1000V DC（通常湿度）
耐電圧：≥ 1000V @ 50Hz（隣接回路間）
動作温度：-20°C ~ +80°C
動作湿度：60% RH以上

主な特徴と利点

• 究極のIP68防水性：潜水や極めて湿潤な条件に対応し、マリン用ケーブルリール、海中カメラ、ROVに適しています。
• ハイブリッド電力＆信号伝送：高負荷の電力回路（30A）と感度の高いシールド信号チャネルを1台で統合します。
• 優れた絶縁性能：高電圧試験（≥1000V）に耐え、絶縁抵抗（≥500 MΩ）を維持して24V–220Vのシステムで短絡を防ぎます。
• 耐食性アルミ筐体：アルミ合金筐体は海水や化学的に厳しい環境での剛性と耐食性を提供します。
• 低摩擦＆長寿命：貴金属接点により連続回転（最大100 rpm）での摩耗を最小限に抑え、信頼性の高い低メンテナンス運転を実現します。

典型的な用途

• 海洋機器：ケーブルリール、ウインチ、船舶の回転継手。
• 水中ロボティクス：ROV、潜水装備、引揚げシステム。
• 洋上石油・ガス：過酷な気象や湿潤環境での回転コネクタ。
• 重工業：湿式化学処理や屋外建設機械。

カスタマイズオプション

• ケーブル長＆タイプ：ステータ・ロータの配線長を指定可能。顧客支給ケーブルの統合も可能です。
• 電圧＆電流の調整：電力要件に基づき回路構成を調整できます。
• コネクタタイプ：MIL規格や業界標準（例：MIL-DTL-38999、BNCなど）から選択可能。
• 特殊シール：より深い潜水や高圧用途向けの強化シールオプション。

特性 / 技術仕様

• 型番：DHS090-6
• 外径：90 mm
• 保護等級：IP68（防塵・潜水）
• 回路 / 電流内訳：仕様に示された7回路：2 × 30A（電力）、2 × 10A（電力）、2 × シールド信号（注：製品タイトルは6回路を参照していますが、表では合計7と表示されています）
• 定格電圧：24V ~ 220V AC/DC
• 接触材質：貴金属
• 筐体材質：アルミ合金
• 回転速度：0–100 rpm
• 絶縁抵抗：≥ 500 MΩ @ 1000V DC（通常湿度）
• 耐電圧：≥ 1000V @ 50Hz（隣接回路間）
• 動作温度：-20°C〜+80°C
• 動作湿度：60% RH以上
• ケーブル仕様：顧客支給ケーブル（カスタマイズ可）
