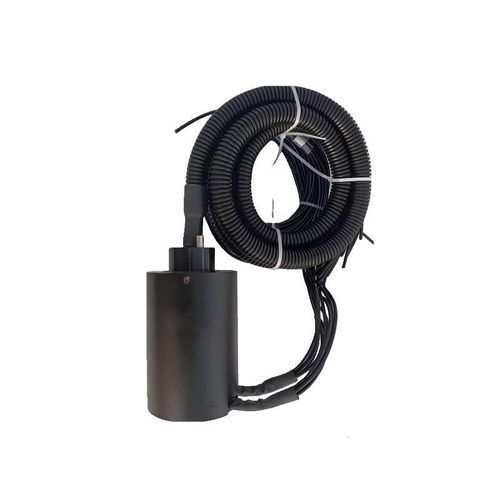

イーサネットスリップリング DHK078

CANバスRS-485パススルー回転軸

簡単な説明
防水スリップリング Ø78 mm は、過酷で湿度の高い環境での電力と信号の360°連続伝送を目的に設計されています。シールされたアルミ合金ハウジングと多点貴金属ブラシ接点を備え、電気的ノイズが低く、摩耗が少なく、海洋、オフショア、洗浄環境での長寿命を実現します。回路数、定格電流、リード長、コネクタ種類などを標準または完全カスタムで提供可能です。

主な機能

• 高い防水性：IP65 / IP66 / IP68 オプション — 噴流水、短時間の水没、粉塵進入に耐性。
• コンパクトな78 mmプロファイル：省スペース設計、油圧/空圧ライン挿通用のスルーホール（一般的に Ø25.4 mm）を選択可能。
• 柔軟な回路オプション：1〜48リングで構成可能；電力（リングあたり最大10A/20A）＋低電流信号＋高速データ（Ethernet、CAN、RS485等）の混在対応。
• 耐久性のある接点：金-金または銀合金のマルチブラシ設計により安定した伝送、接触抵抗変動 < 10 mΩ、無保守運転。
• 堅牢なハウジング：耐食性アルミ合金；海洋用途にはステンレス鋼オプション。
• カスタマイズ：リード線長、出力位置（側面/上部）、フランジ取り付け、混合流体用ロータリージョイントの統合に対応。

用途

• 海洋・オフショア用ウインチ、ROV、船上回転システム
• ケーブルリールおよびクレーン回転リング
• ウォッシュダウン対象の包装、充填、ラベリング機械
• 屋外CCTVパンチルトユニット、レーダーアンテナ
• 風力タービン、ソーラートラッカー、密閉式回転電力/信号伝送を必要とする装置

仕様 / 技術仕様

• チャンネル数：2
• 定格電流：80 A（2リング）
• 定格電圧：0 ~ 380 V DC/VAC
• 絶縁抵抗：1000 MΩ @ 1000 V DC
• 耐電圧：1500 VAC @ 50 Hz, 60 s, 1 mA
• 動的接触抵抗範囲：< 10 mΩ
• 回転速度：0 ~ 100 rpm
• 使用温度：-20 °C ~ +80 °C
• 使用湿度：≤ 70%
• 防護等級：IP65（IP68まで選択可）
• 構造材料：アルミ合金（ステンレス鋼はオプション）
• 接点材料：貴金属
• リード長：1500 mm（±20 mm）
