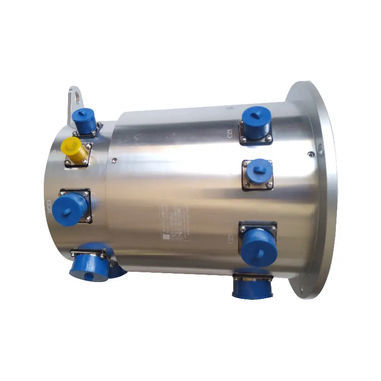

光ファイバースリップリング DHS200-47

イーサネットUSB接続ハイブリッド型

簡易説明

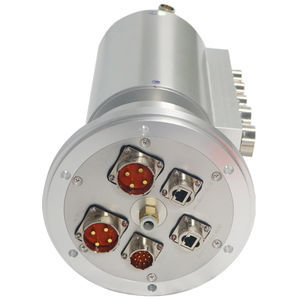

DHS200-47シリーズ 航空プラグ式スリップリング

概要
DHS200-47はローターおよびステーターの両方に航空用プラグを備えたスリップリングであり、搭載・取り外し・交換・設置を容易にし、配線のはんだ付けを不要にして安定性と信頼性を向上させます。

主な特長

• ローターとステーターの両方に航空用コネクタを装備し迅速な接続が可能
• 保守および交換が容易
• IP51、IP54（標準）、IP65、IP68のオプション
• 貴金属クラスターブラシの多点接触により信頼性の高い接触と極めて低い摩擦を実現
• 高精度な回転信号・電力伝送が必要な用途に適合

典型的な用途
産業用工作機械の加工センター、回転テーブル、重量機器のタワー、ケーブルリール、包装機、磁気クラッチ、プロセス制御装置、回転センサー、非常用照明装置、ロボット関節、展示用回転台、医療用回転機器、自動ドア（回転ドア）など。

当社の強み

• 企業面の強み：Ingiantは8,000 m²超の研究開発・生産スペースを有し、専門の設計・製造チーム（150名以上）を擁しています。CNCを含む機械加工設備が充実し、国家軍用GJB規格および品質管理システムに準拠した厳格な検査・試験基準を採用、各種実用新案・発明特許を保有しています。
• 製品面の強み：Ethernet、光ファイバー、高周波、ガス・電力、USBなどの複合信号伝送が可能。防塵・防水性に優れた接触材料は金接点を使用し摩擦を低減して寿命を延長。輸入シール材により導電性・耐妨害性を確保し漏れを防止。筐体はステンレスまたはアルミ合金の選択が可能で耐腐食・耐塩霧性を備えています。
• カスタマイズ：単体からの供給が可能。特殊形状や特別仕様は相談に応じて対応。カプセル化されたミニチュアスリップリングはグローバルに多くの実績あり。

標準製品外形図
構成および取り付け参照用の標準外形図および製品画像を提供可能です。

仕様 / 技術仕様

• 型番：DHS200-47
• 回路数：47
• 動作温度：-40°C ~ +65°C
• 定格電流：カスタマイズ可能
• 動作湿度：≤70%
• 定格電圧：0 ~ 240 VAC/VDC
• 保護等級：IP54（オプション：IP51、IP65、IP68）
• 絶縁抵抗：≥1000 MΩ @ 500 VDC
• ハウジング材質：アルミ合金
• 耐電圧：1500 VAC @ 50Hz, 60s, 2mA
• 電気接触材料：貴金属
• 動的抵抗変動：≤10 MΩ
• リード線仕様：着色テフロン絶縁、錫めっき撚り線柔軟ケーブル
• 回転速度：0 ~ 600 rpm
• リード線長さ：500 mm + 20 mm
