海洋用途光ファイバーロータリージョイント DHS110F-38-4F

風力タービン用海中無人航空機用

簡易説明

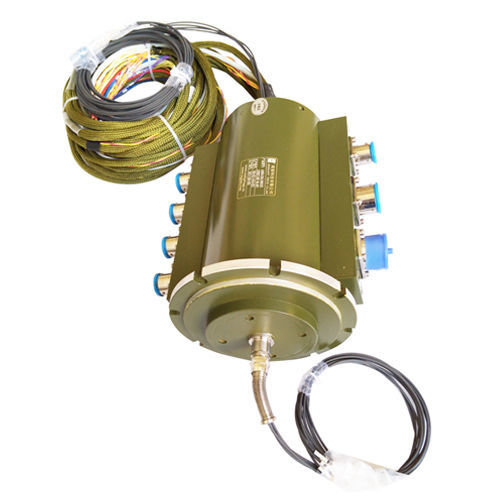

DHS110F-38-4Fは、4チャネルの光ファイバ回転ジョイントと38回路の電気式スリップリングを110mmのステンレス製筐体に統合したハイブリッド光電スリップリングです。過酷環境での非接触伝送を想定して設計されており、シングルモードおよびマルチモード光ファイバをサポートし、湿気、温度変化、磁気干渉に強い構造です。

特長

• 光・電気の高容量・高速データ伝送に対応
• シングルモード／マルチモードの長距離伝送をサポート
• 光チャネルにより電磁干渉を排除
• 外径110mmのコンパクトで軽量な設計
• 防塵・防水構造で過酷環境に対応
• 非接触光伝送により長寿命を実現
• 耐腐食ステンレス筐体による保護強化

代表的な用途
回転式アンテナ、レーダーシステム、UAV、宇宙機器、風力タービン、遠隔操作車両（ROV）、海中通信システムなど、電力供給と高速データ伝送を同時に必要とする回転プラットフォーム。

当社の強み

• 製品面：ハイブリッド光／電気設計によりコスト効率に優れ、IP防護等級対応、耐爆仕様の選択肢あり、高周波チャネルやEthernet統合、HD映像伝送や360°連続回転に対応可能、カスタム構成に対応。
• メーカー面：高精度導電スリップリングの経験豊富なメーカーであり、多数の特許と専任のR&D・生産チームにより信頼性の高いカスタムソリューションを提供。

技術仕様

• 型番：DHS110F-38-4F
• 回路数：38
• 光チャネル数：4（4チャネル光ファイバ回転ジョイント統合）
• 外径：110 mm
• 筐体材質：ステンレス（耐腐食）
• 動作温度：-40°C ~ +65°C
• 定格電流：カスタマイズ可能
• 動作湿度：≤70%
• 定格電圧：0 ~ 240 VAC/VDC
• 保護等級：IP65（表参照）；製品概要ではIP68が代替として言及
• 絶縁抵抗：≥1000 MΩ @ 500 VDC
• 耐電圧：1500 VAC @ 50 Hz、60 s、2 mA
• 電気接点材料：貴金属
• 動的抵抗変動：≤10 MΩ
• リード線仕様：被覆テフロン、錫メッキ撚り線、色分け
• 回転速度：0 ~ 600 rpm
• リード線長：500 mm + 20 mm
